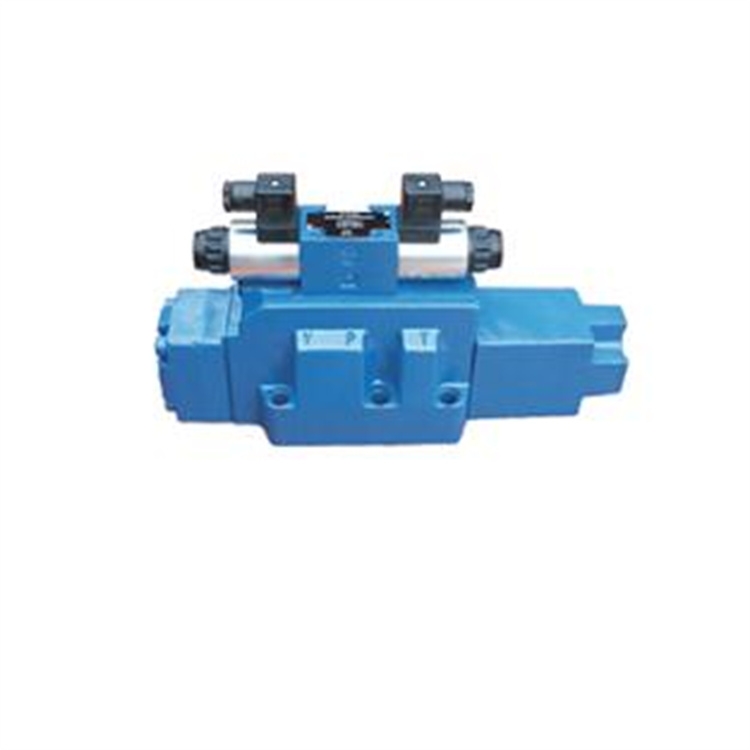

SHLIXIN立新先导式比例换向阀4WR-10-L7X/6E-G24

• ?先导式双级比例方向阀，用于控制液流的大小和方向
  ? 螺纹连接型比例电磁铁，线圈可单独拆卸
  ? 板式连接结构， 连接尺寸符合 DIN2430 和 ISO4401 标准
  ? 控制阀芯弹簧对中
  ? WRZE 型带集成式比例放大器
  ? WRZ 型的外置式放大器（另行订货）

• ?技术参数

  概述
  阀的型号				WRZ		WRZE
  安装位置				任意，但优先水平安装
  储藏温度			℃	-20至+80
  使用环境温度			℃	-20 至+70		-20至+50
  重量		通径10	kg	7.8		8
  		通径16	kg	13.4		13.6
  		通径25	kg	18.2		18.4
  		通径32	kg	42.2		42.4
  液压参数?? (在 HLPAG.p=100bar : 40 ℃ ± 5 ℃时测得)
  通径				10	16	25	32
  工作压力	先导阀	外控	bar	30至100 bar
  		内控	bar	100至350装有"D3"
  	主阀		bar	至315	至350	至350	至350
  回油压力	油口 T (油口R) ? ? ? ?(先导外部回油)		bar	至315	至250	至250	至150
  	油口 T ? ? ? ?(先导内部回油)		bar	至30	至30	至30	至30
  	?油口 Y		bar	至30	至30	至30	至30
  控制油体积用于0- 100 %的换向阀			cm3	1.7	4.6	10	26.5
  油口X和Y控制油流量当输入阶跃信号时（0- 100 %）				3.5	5.5	7	15.9
  主阀的流量			L/min	至170	至460	?至870	至1600
  液压油			L/min	符合DIN 51524标准的矿物油 (HL HLP) ? ? ? ?使用其他油液请向公司咨询
  油液温度范围			℃	-20 至+80(优先选择+40 至+50)
  粘度范围			mm2/s	20 至380(优先选择 30 至46)
  污染等级	油液污染等级按 NAS 1638 ? ? ? ?和ISO 4406 (C)				推荐过滤器最小过滤比βx = 75
  先导阀	?按 NAS 1638 7级				x=5
  主阀	?按 NAS 1638 9级				x=15
  磁滞环			%	≤6
  电气参数?
  阀的型号				WRZ		WRZE
  保护形式				IP65 对标配安装的插头
  电压类型				DC
  给定值遮盖			%	15
  电流			A	1.5
  电磁铁线圈电阻	> ? ? ? ? ? ? ? ?20 ℃时冷值		Ω	4.8		2
  	> ? ? ? ? ? ? ? ?热值		Ω	7.2		3
  通电率			%	100
  线圈温度			℃	至150
  阀的保护形式符合标准 EN 60529				IP65
  放大器的电气参数
  WRZ型的外控放大器				VT- VSPA2-1 C-1X/...
  指令值信号		-结构形式 "A1"	V	10
  		-结构形式 "F1"	mA	4至20
