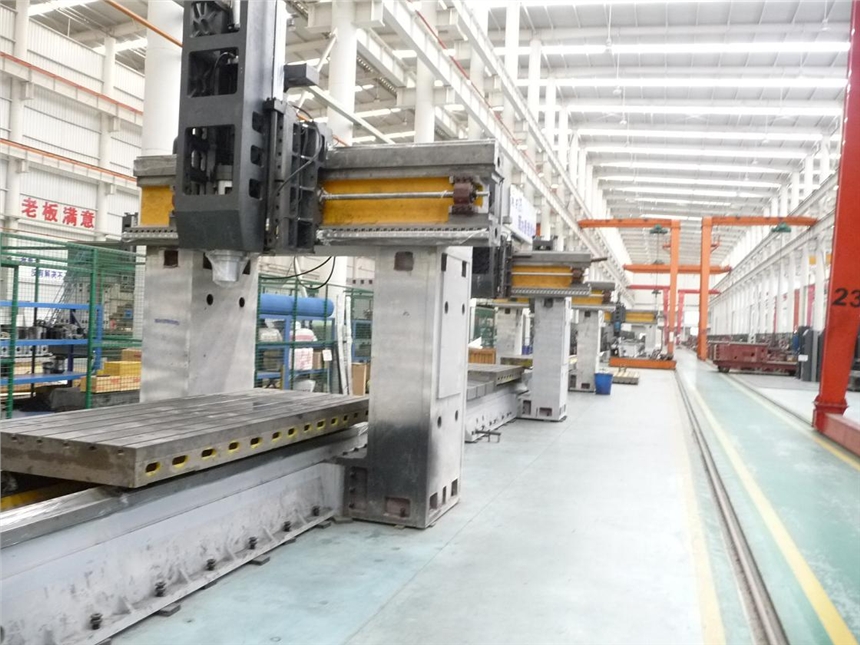

机型

项目

TOM-SP1502

TOM-SP1502B

TOM-SP1503B

工作台面尺寸（宽×长）（mm）

1200×2000

1200×2000

1200×3000

工作台移动方向行程（X轴，mm）

2000

3000

主轴滑座移动方向行程（Y轴 mm）

1650

主轴上下移动方向行程（Z轴 mm）

800

龙门宽度（mm）

1650

主轴端面至工作台面距离（mm）

TOM-SP1502标配立柱时为175~975

其余为标配立柱时为115~915，（可选配整体加高200、250、300的立柱）

工作台T型槽（数目－尺寸×间距）

7-22×170

主轴规格（型号/安装直径）

BT50/Φ190

主轴传动方式

齿轮头

最高转速3000rpm

直连

最高转速6000rpm

ZF减速＋直联

最高6000rpm，传动比1：1  ；4：1

XYZ轴滚珠丝杆规格

X：6310；  Y：5010；  Z：5010

XZ轴导轨规格

SP1502、SP1503   X轴：双“V”滑轨；Z轴：矩型滑轨

SP1502B、SP1503B   X轴：滚柱直线导轨55重载规格；Z轴：矩型滑轨

Y轴导轨规格

滚柱直线导轨55重载规格

XYZ轴伺服电机传动方式及传动比

皮带传动，传动比：X轴2.5：1；Y轴2：1；Z轴2：1

主轴电机，XYZ三相伺服电机推荐

主轴电机：22Kw广义电机；X：40Nm；Y：30Nm：Z：30Nm（抱闸）

X向护罩支架长度（mm）

850

1000

工作台承重（T）

3

5

光机重量约（T）

22

23
