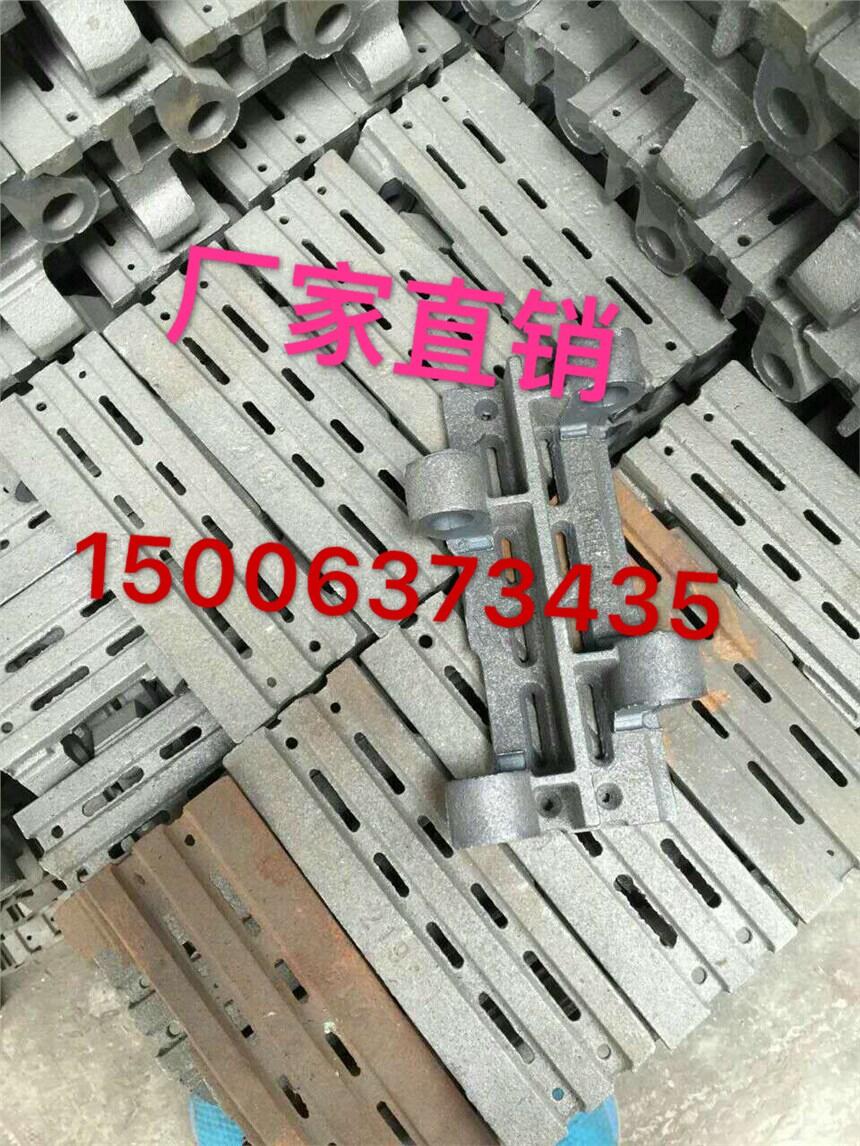

横梁式炉排适用于蒸发量 20~40t/h 甚至更大的锅炉。

其结构与链带式炉排的主要区别在于采用了许多刚性较大的 横梁。炉排片装在横梁的相应槽内 , 横梁固定 在传动链条上。传动链条一般是两条 ( 当炉排很宽时 , 可装 置多条) , 由装在前轴 ( 主动轴 ) 上的链轮带动。

横梁式炉排的优点是 : 结构刚性大 , 炉排片受热不受力 ,而横梁和链条受力不受热 , 比较安全耐用 ; 炉排面积可以较 大 , 阻力小而风量分布均匀 ; 运行中漏煤、漏风量少。

3. 鳞片式炉排

鳞片式炉排适用于蒸发量 10~60t/h 的锅炉。其炉排面通常由 4~12 根互相平行的链条 ( 类似自行车上的链条结 构 ) 组成。每根链条用锄栓将若干个由大环、小环、垫圈、衬 管等元件组成的链条串在一起 , 炉排片通过夹 板组装在链条上 , 前后交叠 , 相互紧贴 , 呈鱼鳞状 。当炉排片行至尾部向下转入空程以后 , 便依靠自重依次翻转过来 , 倒挂在夹板上 , 能自动清除灰渣 , 并获得冷却。各相邻链条之间 , 用拉杆与套管相连 , 使链条 之间的距离保持不变。

鳞片式炉排的优点是 : 煤层与整个炉排面接触 , 而链条 不直接受热 , 运行安全可靠 ; 炉排间隙甚小 , 漏煤很少 ; 炉 排片较薄 , 冷却条件好 , 能够不停炉更换 ; 由于链条为柔性 结构 , 当主动轴上链轮的齿形略有参差时 , 能自行调整其松紧度 , 保持啃合良好。
