序号 名称 数量 参数 品牌 备注

1 喷枪部分

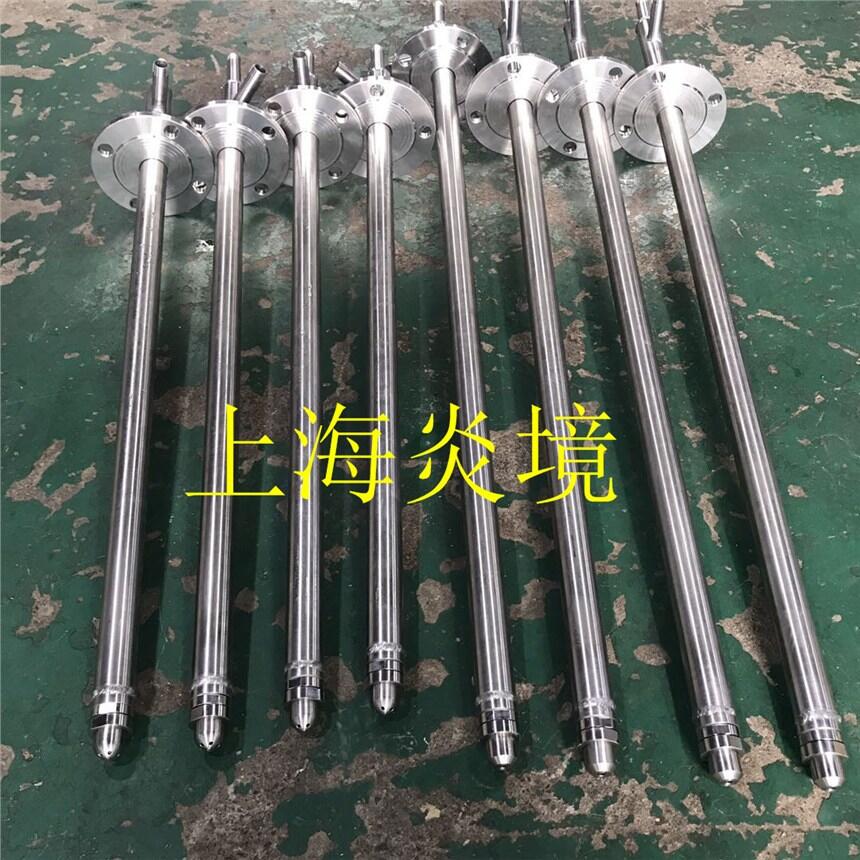

1.1 双流体喷枪 4 上海炎境

4 上海炎境

1.3 压力表 8 SFAIF

1.4 喷枪连接软管等配件 8 上海炎境

2 泵站部分

2.1 安装框架 1

2.2 压力变送器 2 DN15.304 输出信号:4-20Ma,电源电压(10.5-42.4)VDC

2.3 压力开关 2 国产优选

2.4 压力表 2 SFAIF 不控制

2.5 离心水泵 2 DN40,流量8.5m3/h，130m扬程, 南方泵业（浙江） 5.5KW

2.6 电动调节阀 1 DN40.304 220V,输入信号4-20毫安,输出信号4-20毫安

2.7 电动球阀 2 DN40.304 220V

2.8 压力调节阀（) 1 DN32.304

2.9 止回阀 3 DN40.304 不控制

2.1 Y形过滤器 3 DN40.304

2.11 电磁流量计 1 DN40.304 24V, 输入信号4-20毫安,输出信号4-20毫安

2.12 背压阀 1 DN25.304

2.13 球阀 9 DN40.304 上海制造 不控制

3 PLC现场控制系统 1 上海炎境

4 螺栓、垫片、模块焊接管件等 若干 上海制造

5 现场指导安装调式 上海炎境

6 运费税费

7

8.2  买方负责范围上海炎境环保设备工程有限公司

系统到现场后，我们需要用户根据系统的相关要求进行现场安装。具体要求如下：

-设备的基础；

-设备的现场吊运和安装；

-水源到泵站进口的管道和连接；

-气源到泵站进口的管道和连接；

-溢流出口到相应去处的管道和连接；

-泵站出口的水路到喷枪处的管道和连接；

-喷枪的安装；

-向泵站供电；

-泵站到中控的引线和连接；

-所有的供电和馈电

-水源和气源
