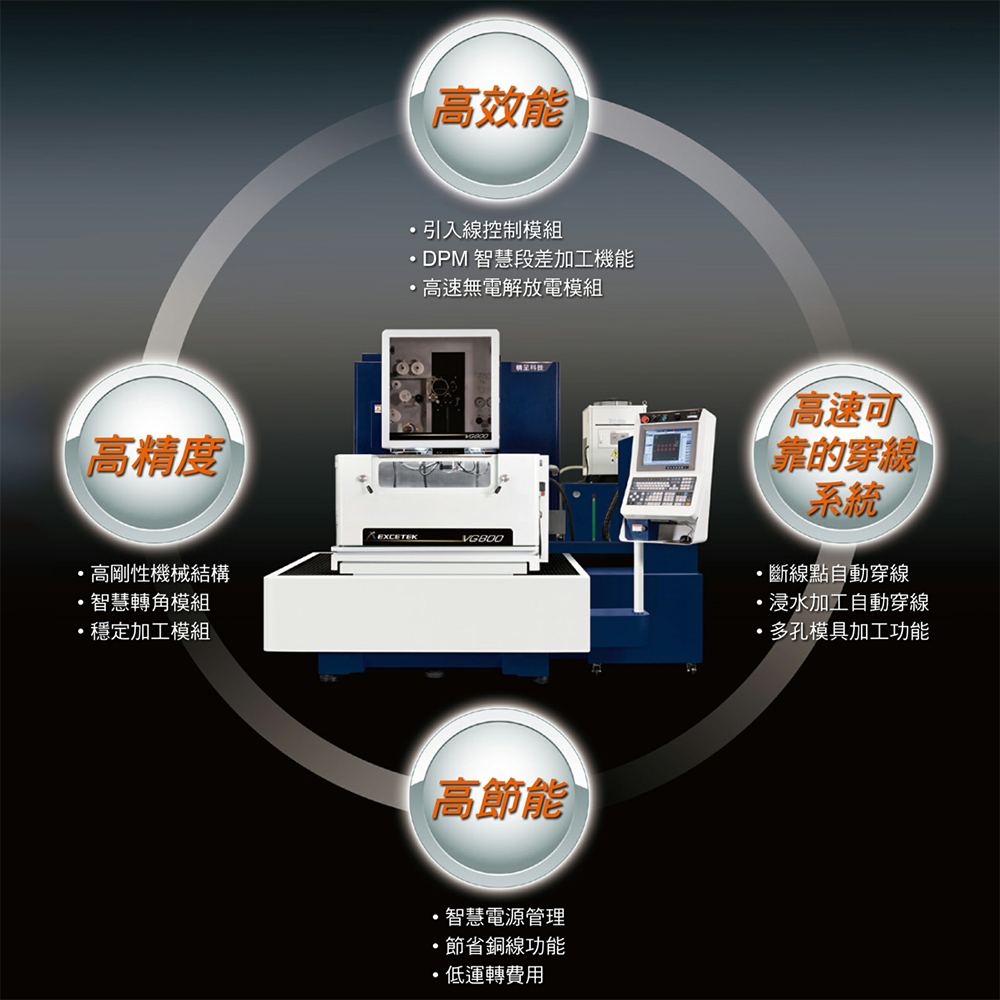

精呈慢走丝VG400参数

1.  概要
WIRE 放电加工机的 CNC 装置与一般工作机的 CNC 装置，机能上大为不相同、比如、
找出放电加工中的放电 GAP 状态、回馈给 CNC 装置、根据辅助机能放电能量的功能。
EXCETEK 的 CNC 装置，CPU 的部分是采用工业用 PC 装置、软件为自行研发搭配 EXCETEK 的 WIRE 放电装置。

2.  特色
1) X,Y,Z,U,V,５轴采用 AC 辅助马达
2) W6 CNC Windows XP,触控面板操作简単。
3) MOS POWER FET AC 放电回路。
4)高刚性机械结构、可乘载大型模具同时拥有良好精度。

3.  装置概要
CNC    CONTROLLER
Windows XP-Embedded Operation System
独自开发 CNC 控制装置
15“LCD 高彩触控显示面板操
64 Bit 工业用计算机
工业级 2GB 内存/CF 卡
USB 输出
RS232C Interface
RJ45 LAN Connect
鼠标控制

放电加工电源部

高速、高耐圧、POWER MOSFET
模块化设计放电 POWER UNIT
REAL‐TIME 放电 PULSE 控制
机械本体重要部品
五轴轨道高精密级滚珠线性滑轨 HIWIN
五轴 AC 伺服马达采用
BALL SCREW 采用 PMI/ HIWIN
LINER SCALE 采用 MITUTOYO(OPTIONAL)

4.  规格
CNC 加工电源装置 W6
加工电源回路方式 Mos FET Transistor pulse 回路
放电回路 DC MOSFET 放电回路
*大加工电流 25  A
电源输入 380V 3-phase 50/60 Hz 13KVA
CNC  装置 Windows XP-E System with RTX Multi task Software
使用内存容量 RAM Memory: 512 MB, Hard Disk: CF 2GB
NC DATA 输入 RJ45C LAN Connect, 15”显示面板(触控-OPTIONAL),RS232C,  键盘,  鼠标、USB Flash Disk
显示装置 15" Coler 液晶面板 1024x 768 Touch screen



Character 显示 日本语、英语、中国语、Alphanumeric characters and symbols


键盘 Standard (101 keys), function keys
定位指令 Incremental (INC), absolute (ABS)
*大指令値 ＋9999.999 / -9999.999
加工条件记忆容量 1,000 conditions
*大 NC 程序读取行数 N00000 to N99999
SUB 程序 Nesting 数 8

Software function

补间 Interpolation 直线、圆
程序 NO 8 位英数
程序检查 Graphic 作画显示
*大 FILE 尺寸 各程序 > 1 MB (approx. 1,000,000 characters)
Manual 程序输入(MDI) 标准
消耗部品管理(时间显示) Paper filter、cooler filters、grease up、导电块、Flushing
喷嘴、Wire Guide
编辑功能 Inter /overwrite, select range (line, block, box)
Cut / paste, search, replace, Undo,
Redo etc.
WIRE 定位工件端面 Column center, hole center, corner,Slide Center
程序分岐 M98, M99
Graphic Scale 放大/缩小 0.001 to 1000  倍
CORNER 控制、段差加工控制、Super finishing 回路(SFC 回路)(选配) 加工条件、索询、自动検出功能、Remote controller 标准配备

5.  本体
项 目 规 格
1 *大工件尺寸(mm) W750 x D550 x H215
2 *大工件重量(kg) 500
3 TABLE 行程 X,Y(mm) 400*300
4 U－V 轴 行程(mm) 80*80
5 Z 轴行程 (mm) 220
6 使用 WIRE 俓(mm) φ 0.15～0.3mm
7 控制轴(mm) 5Axis AC servo motor
8 斜度加工角度(度) ±22 度/80mm
9 机械本体尺寸(mm) 2100(W)x2420(L)x2100(H)
10 总重量(kg)(机+电+水) 2800

6.  加工液供给装置

项 目 规 格
1 加工液容量(L) 650
2 过滤纸网(PCS) 2
3 离子交换 自动
4 冷却器 自动

7.加工电源 DC MOSFET 放电电源
CNC 操作画面 中文
使用说明书 中文

8.标准附属品

明细 数 量
1 过滤纸网(个) 2
2 离子交换树脂(L) 14
3 喷嘴(个) 2
4 Guide 0.31mm(个) 2
5 Guide 取下工具(set) 1
6 加工 WIRE (ψ 0.3) 5kg/巻 1
7 垂直治具/set 1
8 工具箱 / set 1

9.选配附属品

无

10.机台装机

机械装机请遵守以下规定 :
室温 15℃～30℃ 湿度 30％～75％ＲＨ
震动 许容地面振动加速度 0.5m/S2 以下 振幅 5μ m以内
接地 因应噪音防范、漏电对策务必是Ｃ级设置（10Ω 以下） 机械独立 14ｍｍ2 的电线施工
