发那科（FANUC）自一九七五年开始生产慢走丝线切割机（FANUC WEDM）以来，经过数十年不间断的技术更新，发那科（FANUC）已成为世界先进线切割机床生产厂家之一。发那科慢走丝线切割机（FANUC WEDM）以高速度、高精度、高可靠性、低成本维护及智能化享誉业内，被广泛应用于模具，医疗和超硬材料制造行业，在日本、欧美、东南亚具有很高的市场占有率。

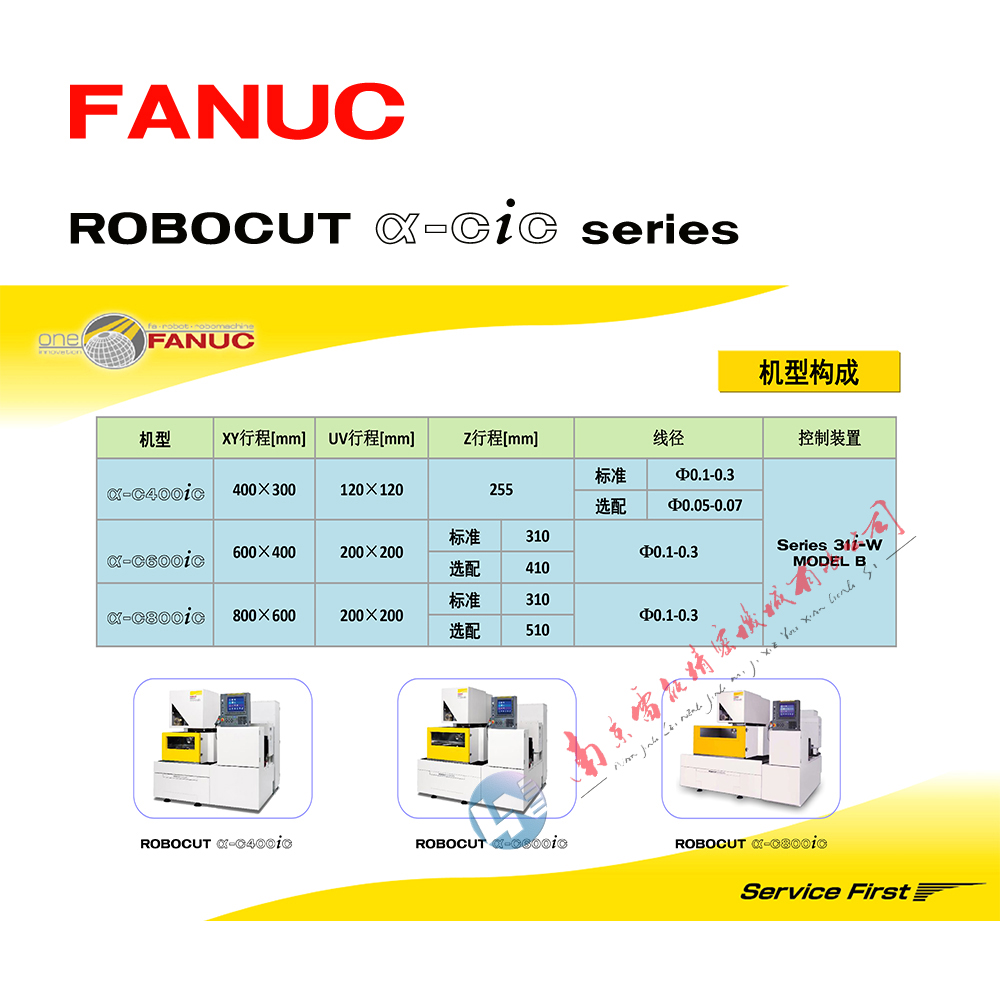

发那科慢走丝（FANUC慢走丝）型号：α-C400iC、α-C600iC、α-C800iB、发那科慢走丝所有机型均为日本原装进口，所有机型提供36个月保修。配合FANUC系统、温度补偿、固定料芯、三维坐标旋转、**准自动穿丝、实现高品位切割加工。
机械主体 机械部（a-C400iC）
|
规格项目 |
a-C400iC |
|||
|
加工方式 |
浸渍加工／冲洗加工 |
|||
|
*大工件尺寸 |
无升降门 |
标准 |
730 ′ 630 ′ 250mm |
|
|
选项 |
- |
|||
|
有升降门 |
标准 |
730 x 585 x 250 mm |
||
|
选项 |
- |
|||
|
*大工作物重量 |
500kg |
|||
|
工作台行程 |
400 ′ 300mm |
|||
|
Z 轴行程 |
255mm |
|||
|
UV 轴行程 |
±60mm ′ ±60mm |
|||
|
驱动电机 |
X/Y 轴 |
FANUC AC 伺服电机aiF 1/5000-B |
||
|
U/V 轴 |
FANUC AC 伺服电机aiF 1/5000-B |
|||
|
Z 轴 |
FANUC AC 伺服电机aiF 1/5000-B |
|||
|
*大工作台进给速度 |
2000mm /min |
|||
|
使用线径 |
f0.1 ～ f0.3mm （细线规格机：f0.05 ～ f0.3 mm） |
|||
|
线张力 |
200 ～ 2500g （细线规格机：180 ～2500 g） |
|||
|
进线速度 |
1 ～15m/min |
|||
|
*小工作台移动量 |
0.0001mm |
|||
|
*大锥角 |
标准 |
±30°/ 80mm |
||
|
选项 |
±45°/ 40mm |
|||
|
导线嘴 |
冲模导线嘴 |
|||
|
*大线重量 |
标准 |
16kg（细线规格机：10kg） |
||
加工液处理装置
|
a-C400iC |
|
|
发货目的地 |
日本、CE、USA |
|
加工液 |
离子交换水 |
|
水箱容量(L) |
510L |
|
过滤精度 |
1～3mm |
|
过滤器 |
内压式过滤器 x 2 |
|
离子交换树脂 |
10 L x 1（标准） |
|
加工液比电阻控制 |
(5.0～20) x 104Ωcm |
|
外形尺寸 |
1000 ′ 1200 ′ 1730mm |
PCD制造技术
制造过程
PCD刀具的制造过程主要包括两个阶段:
①PCD复合片的制造:PCD复合片是由天然或人工合成的金刚石粉末与结合剂(其中含钴、镍等金属)按一定比例在高温(1000~2000℃)、高压(5~10万个大气压)下烧结而成。在烧结过程中，由于结合剂的加入，使金刚石晶体间形成以TiC、SiC、Fe、Co、Ni等为主要成分的结合桥，金刚石晶体以共价键形式镶嵌于结合桥的骨架中。通常将复合片制成固定直径和厚度的圆盘，还需对烧结成的复合片进行研磨抛光及其它相应的物理、化学处理。
②PCD刀片的加工:PCD刀片的加工主要包括复合片的切割、刀片的焊接、刀片刃磨等步骤。
切割工艺
由于PCD复合片具有很高的硬度及耐磨性，因此必须采用特殊的加工工艺。加工PCD复合片主要采用电火花线切割、激光加工、超声波加工、高压水射流等几种工艺方法，其工艺特点的比较。
PCD复合片切割工艺的比较：
工艺方法-工艺特点
电火花加工-高度集中的脉冲放电能量、强大的放电爆炸力使PCD材料中的金属融化，部分金刚石石墨化和氧化，部分金刚石脱落，工艺性好、效率高
超声波加工-加工效率低，金刚石微粉消耗大，粉尘污染大
激光加工-非接触加工，效率高、加工变形小、工艺性差
在上述加工方法中，电火花加工效果较佳。PCD中结合桥的存在使电火花加工复合片成为可能。在有工作液的条件下，利用脉冲电压使靠近电极金属处的工作液形成放电通道，并在局部产生放电火花，瞬间高温可使聚晶金刚石熔化、脱落，从而形成所要求的三角形、长方形或正方形的刀头毛坯。电火花加工PCD复合片的效率及表面质量受到切削速度、PCD粒度、层厚和电极质量等因素的影响，其中切削速度的合理选择十分关键，实验表明，增大切削速度会降低加工表面质量，而切削速度过低则会产生"拱丝"现象，并降低切割效率。增加PCD刀片厚度也会降低切割速度。
