生产工艺及生产过程：

PCB雕刻制板工艺：（单面）

裁板－钻孔－雕刻－板面处理－检修－成品

PCB雕刻制板工艺：（双面）

裁板－钻孔－过孔电镀－雕刻－板面处理－检修－成品

工艺目的：

裁板：将覆铜板通过精密裁板机裁成所需尺寸，一般比所需要尺寸多出来1CM边框。

钻孔：根据软件提示，将PCB板上所有的孔通过雕刻机钻出所需的孔。

孔金属化：用过孔电镀系统对PCB板上的孔进行金属化处理。

雕刻：用PCB雕刻机对覆铜板进行雕刻，雕刻出所需的线路。

板面处理：将雕刻好的线路板进行表面处理，便于焊接。

检修：通过放大设备处理表面细微金属碎屑，以便于达到效果。

设备配置：

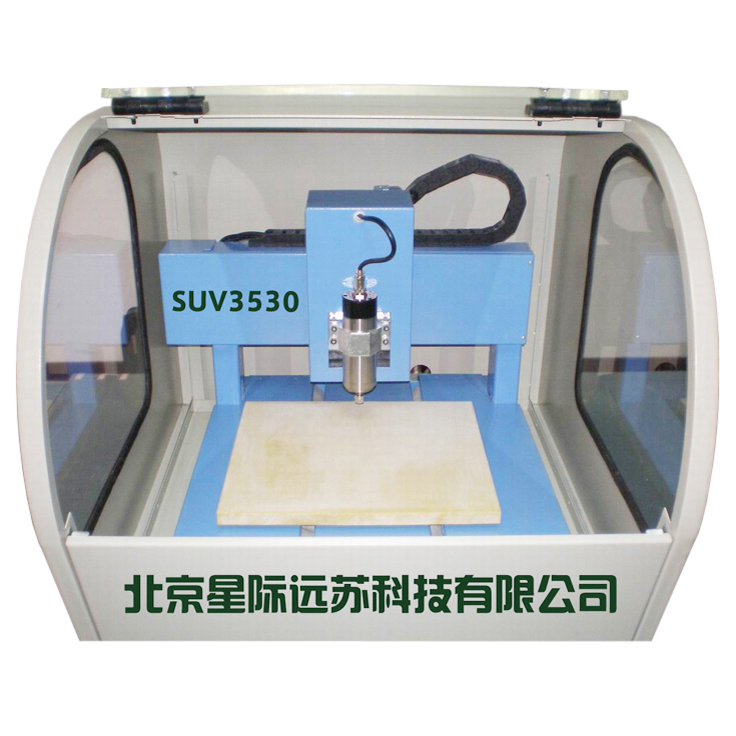

SUV3530雕刻机

产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

________________________________________

技术参数

加工范围    单双面板

加工面积    350×300mm

最小加工线径    4mil

最小加工线距    6mil

分辨率    0.04mil(1um)

工作速度    4.8m/min

主轴转速    0～60000r/min，无级可调速

主轴功率    95W

直线导轨    进口直线导轨

传动方式    进口滚珠丝杆

钻孔孔径    0.4～3.175MM

钻孔深度    0.02-3mm

钻孔速度    100(孔/min)

控制方式    电脑控制

通信方式    RS-232/USB

操作系统    Windons 98/2000/XP/Vista/Win7/Win10

最小内存配置    256MB

体积    630mm（L）×760mm（W）×450mm（H）

重量    145kg

消耗功率    200 W

电源    200V/50HZ

支持软件    支持Prob99se、Altium Designer、CAD等常用EDA软件（支持所有pcb及gerber格式的文件）

________________________________________

产品亮点

?    平面检测功能(选配)：先检测出覆铜板平整度，软件根据检测结果自动调整进刀量。

?    自动对刀功能(选配)：先检测出覆铜板表面高度，更换刀具后，仪器自动调整进刀深度。

?    自动原点定位：可以从任意位置自动回到设定的零点。

?    定位销与不对称定位技术：保证了定位的精确性与正确性。

?    断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。

?    虚拟加工：根据设定的参数，虚拟显示实际加工过程。

?    实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。

?    任意区域选择雕刻：选择任意区域，进行雕刻。

?    组合雕刻/自动选择刀具：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀，快速铣掉大块的空白区域。

?    万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数。

?    外形铣割：板子雕刻完成后进行外形铣割。

?    智能主轴转速优化功能：根据刀具自动优化主轴转速，从而提高雕刻精度。

________________________________________

公司简介

1.远苏科技是国内顶尖PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机，只需很短的时间即可完美制作出所需的精密线路板，是广大大中小型企业及科研部门不可或缺的必备产品，本产品主要用于企业研发部门、大中专院校实训实验室及研究所；

2.对于企业的很多研发部门来说，研发一种板子外发加工打样，少则3到5天，多则8到10天甚至更久，严重影响研发速度，同时还存在很大的技术外泄的风险，而线路板雕刻机则可以完全解决您的问题，让您时时刻刻都可以将自己的想法雕刻出来，测试修改，而无需等待，深受广大客户的喜爱；

3.远苏PCB高精度线路板雕刻机可根据目前行业内绝大部分PCB设计软件设计的线路文件，自动快速精确的制作单双面板，用户只需要在计算机上完成PCB文件设计并将其导出成加工文件后，通过RS-232通讯接口传送给雕刻机的控制系统，雕刻机就会快速、自动的完成钻孔、雕刻、割边等工艺。

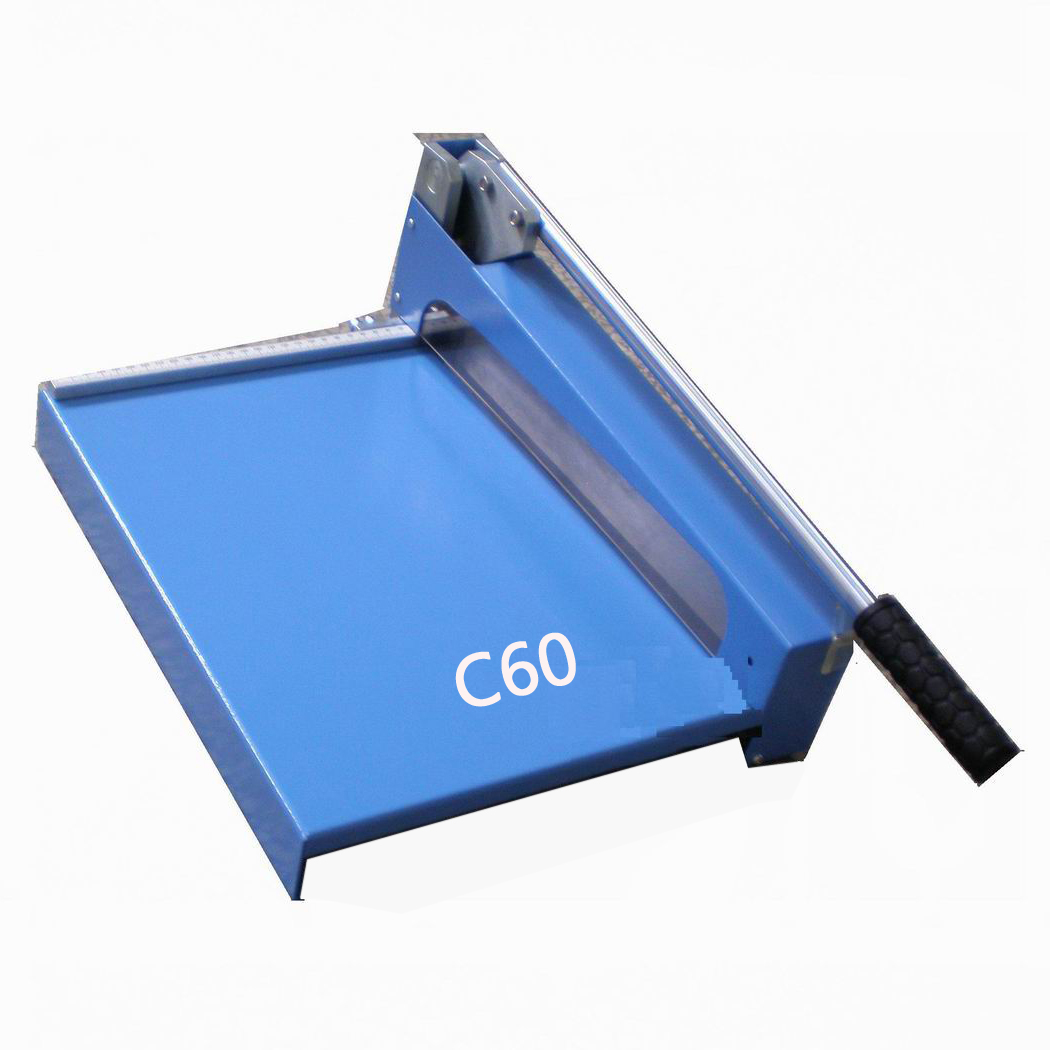

裁板机 C60

产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

________________________________________

技术参数

最大切板尺寸    350mm

外形尺寸    480*330*180mm

重量    12kg

________________________________________

产品亮点

?    特制钢长寿命刀刃，耐用性强，独特的省力杠杆式设计，轻松切割各种厚板材。

?    流线型的外观符合人体工程学的设计。

?    配置水平对位功能，可以方便的切割固定形状的PCB板。

?    最大切割长度350mm，最大切板厚度3mm。

?    具有对位和固定标尺，精度更高，使用更方便。

?    防误伤安全装置，固定透明保护罩，既保证不会误伤手指，同时也可以清晰观查切板过程及切板质量。

________________________________________

产品用途

C60高精度裁板机主要用于PCB制板工艺过程中线路板的裁切工艺，流线型的外观设计，独特的省力杆设计及防误伤装置，让操作者能够安全轻松的裁板。
