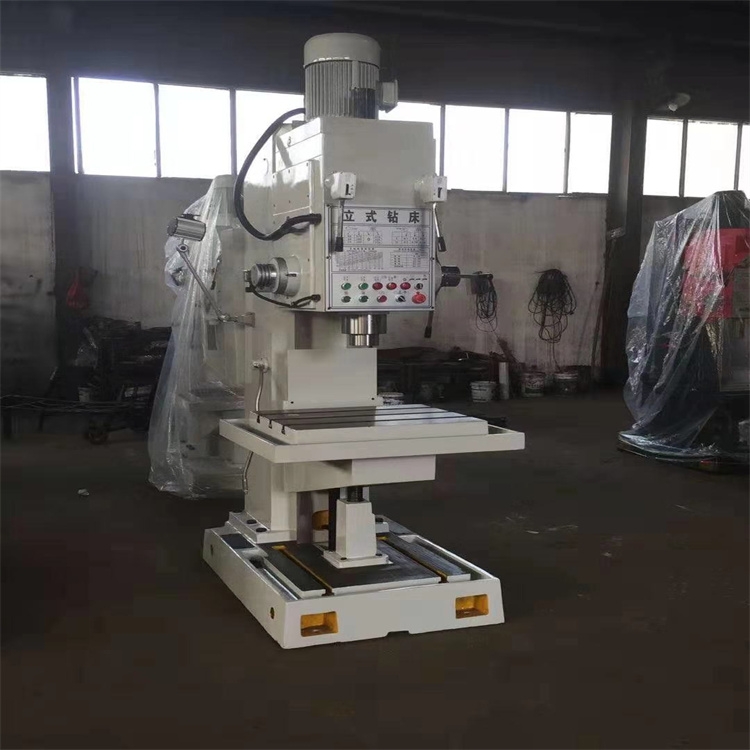

Z5180立式钻床采用方柱式结构，该立式钻床、机床由主轴箱、立柱、底座、工作台等主要部分组成。 Z5180立式钻床布置足够的加强筋板，保证机床具有足够强度、刚性和高稳定性。结构先进可靠。 ?主轴系统有高性能的传动精度和刚性。

机床用途及性能

●方柱立式钻床，是通用性机床。本机床可用于钻孔、铰孔、锪端面、钻沉头孔、镗孔、攻丝等工作。主轴攻丝自动反转以及微动进给，用于盲孔和定深孔较为方便。

●本机床效率高、刚性好、精度高、噪音低、变速范围广、操作集中、外形新颖、使用维修方便。

●选配多轴器，可实现多孔同时加工，大幅度提高加工效率.

主要技术规格

产品规格主要技术规格 Z5125A Z5132A Z5140B Z5150B Z5163B Z5180B
钻孔直径 mm 25 32 40 50 63 80
进给抗力 N 9000 12000 16000 20000 30000
主轴输出扭矩 Nm 160 200 350 400 800
主电机功率 kw 2.2 3 5.5
快速电机功率 kw ―― ―― 0.55
工作台尺寸（长×宽） mm 400×550 480×560 650×550
工作台行程 mm 310 300 300
底座工作台尺寸（长×宽） mm ―― ―― 600×580
主轴中心线至导轨面距离 mm 280 335 375
主轴端面至工作台距离 mm 0-710 0-750 50-820
主轴孔锥度 Morse 3 4 4 5 5 6
主轴变速范围 r/min 50-2000 31.5-1400 40-570
主轴变速级数 ―― 9 12 9
主轴行程 mm 200 250 250
主轴箱行程 Mm 200 200 250
进给量 mm/r 0.056-1.80 0.056-1.80 0.11-0.78
主轴进给量级数 ―― 9 9 6
外形尺寸（长×宽×高） mm 980×807×2302 1080×810×2510 986×1470×2797
机床重量 ? kg 1500 2000 3100

包装与运输

1、设备包装满足交通长途运输、多次搬运及储运要求。

2、安装调试易损件、特殊吊具、专业工具等，单独包装并标明相应字样。

验收

设备验收符合相应行业国家标准要求

1、按照设备设计制造标准、技术协议内容进行验收。

2、验收形式：到货验收。免费送货到买受人国内地点。

售后服务

1.本机床到用户之日起，实行免费保修服务，服务期为12个月；

2.保修期内出现质量问题，机床质量服务处理2小时内相应，24小时内服务人员到位；省外除外。

3.保修期内如用户人为造成质量问题，本服务处也实行免费服务，但如果将机床零件损坏由用户负责或收取零件成本费。

4.保修期过后，终生提供技术支持。
