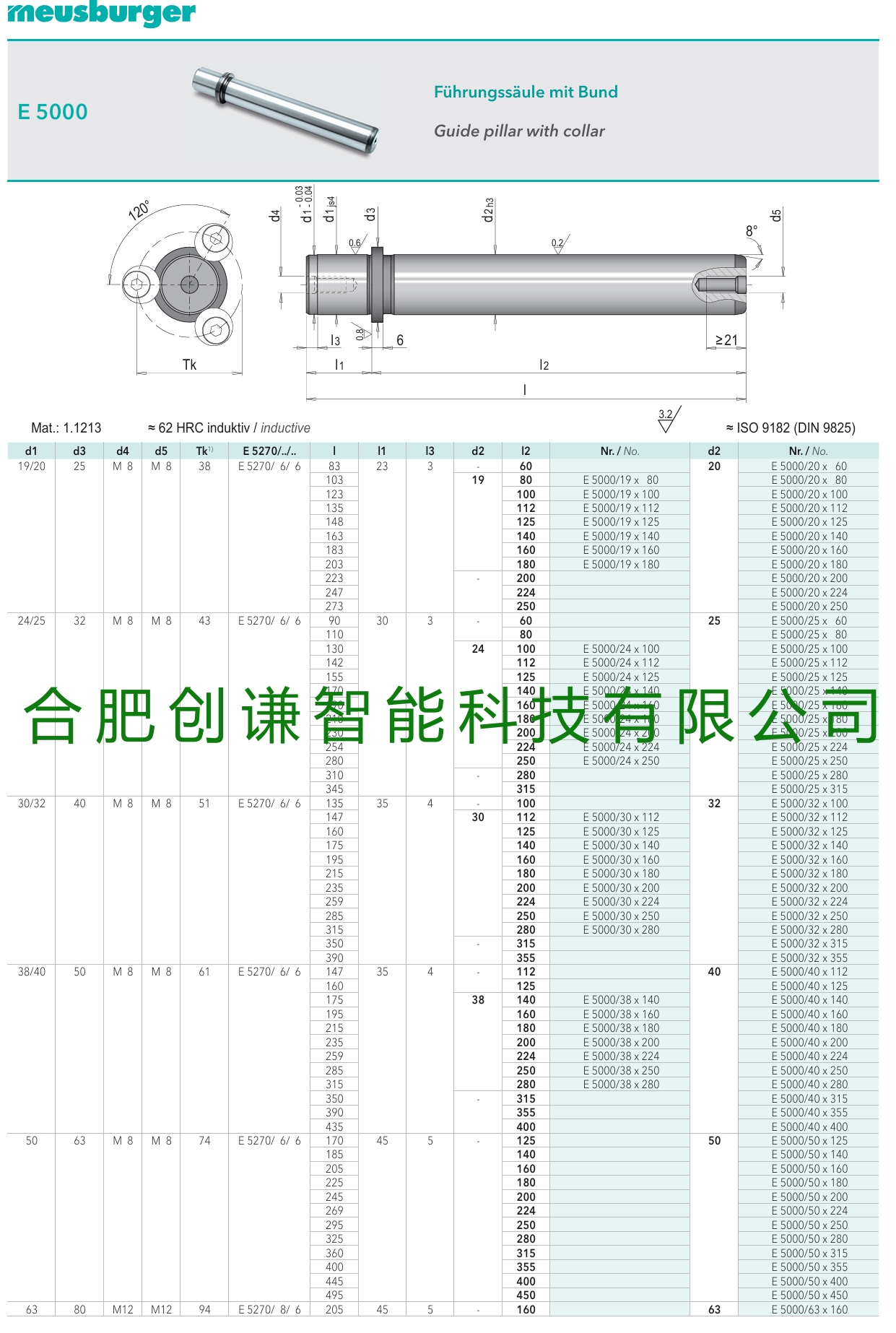

以下是关于Meusburger模斯堡**E 5000/25 x 224双阶定位型导柱**的详细介绍及相关技术信息： ### **E 5000/25 x 224双阶定位型导柱概述** #### **型号含义** - **E 5000**：系列代码，代表双阶定位型导柱。 - **25**：导柱的**公称直径**为25 mm（通常指导向段直径）。 - **224**：导柱的**总长度**为224 mm，包含安装段和导向段的整体尺寸。 #### **核心功能与应用场景** - **双重定位设计**：导柱分为**安装段**和**导向段**两个直径不同的台阶，通过阶梯式结构实现模具动模与定模的**高精度定位**，确保开合模过程中无偏移，适用于对精度要求极高的注塑模具、冲压模具及精密压铸模具。 - **抗侧向力性能**：双阶结构可分散模具分型时的侧向应力，减少导柱与导套的磨损，延长模具寿命。 - **典型应用**：汽车零部件模具、医疗精密模具、电子连接器模具等对制品尺寸一致性要求严格的场景。 ### **结构设计与技术参数** #### **结构特点** 1. **双阶直径分布**     - **安装段**：直径通常大于导向段（如32 mm），用于与模具固定板过盈配合，确保导柱在模具中的稳固性。   - **导向段**：直径25 mm，与导套精密配合，提供直线运动导向，公差控制在±0.005 mm以内。   - **过渡段**：两段之间通过圆弧或锥面过渡，避免应力集中。 2. **材料与表面处理**     - **基材**：采用高强度合金钢（如DIN 1.2316或SUJ2），经淬火和回火处理，表面硬度达HRC 58-62，芯部保持韧性以抵抗冲击。   - **表面处理**：       - **氮化处理**：形成0.3-0.5 mm厚的氮化层，提高耐磨性和抗腐蚀性。       - **镀硬铬**（可选）：镀层厚度约0.02-0.03 mm，进一步降低摩擦系数并增强表面光洁度。 3. **力学性能**     - **抗弯强度**：≥1200 MPa，可承受模具分型时的侧向载荷。   - **直线度**：全长直线度≤0.01 mm/m，确保导向精度。 #### **安装与配合要求** - **安装方式**：    - 安装段采用**过盈配合**（如H7/k6）压入模具固定板，导向段与导套采用**间隙配合**（如H7/h6）。  - 安装时需使用专用定位工装，确保导柱轴线与模具分型面垂直，垂直度偏差≤0.02 mm/100 mm。 - **导套匹配**：    - 推荐搭配Meusburger **E 5010系列导套**，其内径与导柱导向段精密匹配，内部滚珠或滑动衬套设计可减少摩擦阻力。  - 导套长度通常与导柱导向段长度一致（如150 mm），确保全程支撑。 ### **相关型号推荐** #### **同系列（E 5000）不同规格** - **E 5000/32 x 250**：直径32 mm，总长度250 mm，适用于大型模具或高载荷场景。 - **E 5000/20 x 180**：直径20 mm，总长度180 mm，适合小型精密模具。 - **E 5000/25 x 250**：长度延长至250 mm，适应更深的模具闭合高度。 #### **功能替代系列** 1. **E 5020系列**     - 特点：采用**滚珠导向结构**，摩擦系数更低（μ≤0.002），适合高速开合模（频率＞100次/分钟）的模具。   - 型号示例：E 5020/25 x 224（与E 5000尺寸相同，但导向方式不同）。 2. **E 5030系列**     - 特点：导柱表面集成**自润滑涂层**（如二硫化钼），无需定期润滑，适用于洁净室或医疗模具。   - 型号示例：E 5030/25 x 224（耐腐蚀性能优于E 5000）。 3. **E 5040系列**     - 特点：**可调节长度**设计，通过螺纹段微调导柱总长度（±5 mm），适合多模穴模具的一致性调试。   - 型号示例：E 5040/25 x 224（总长度可在219-229 mm范围内调整）。 ### **选型与使用建议** 1. **参数计算**     - 根据模具**最大分型力**和**导柱数量**，计算单根导柱的载荷（\( F = \frac{总分型力}{导柱数量} \)），确保不超过导柱的许用应力（通常≥800 MPa）。   - 参考Meusburger官方提供的**载荷-挠度曲线**，选择满足刚性要求的导柱直径。 2. **安装注意事项**     - 安装前需清洁导柱表面，避免油污或铁屑影响配合精度。   - 导柱与导套的配合间隙需根据模具工作温度调整（如高温模具需预留0.01-0.02 mm的热膨胀间隙）。   - 定期检查导柱表面磨损情况，若出现拉伤或直径减小超过0.02 mm，需及时更换。
