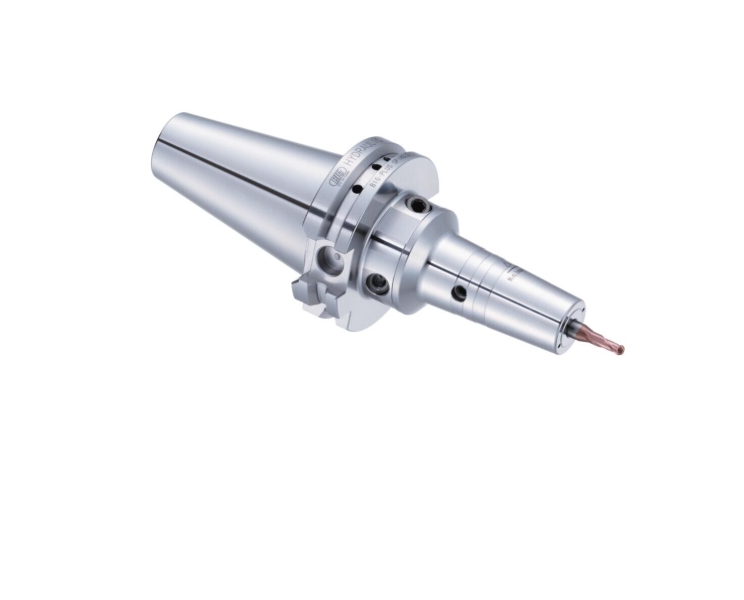

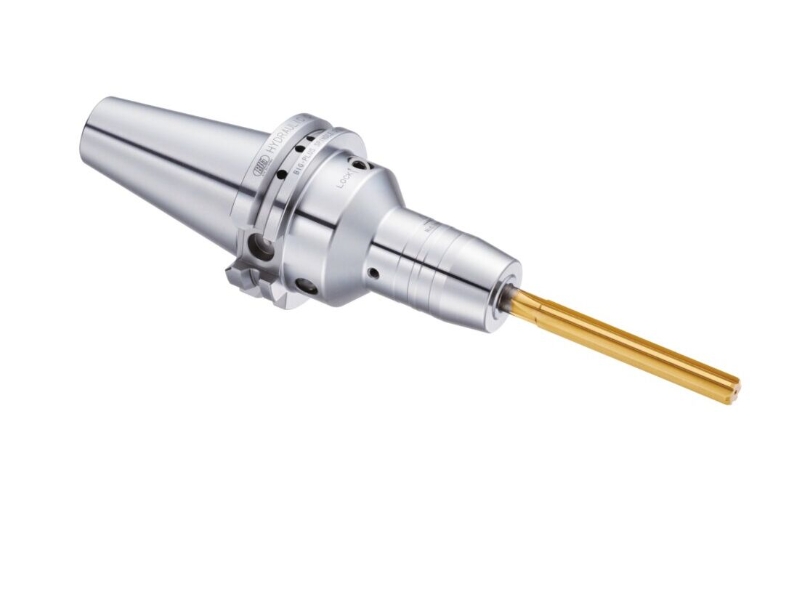

BIG KAISER液压卡盘BDV40-HDC20-90用于汽车、航空航天、医疗和模具的高精度加工
一、产品概述
该卡盘借助液压系统，跳动极低，即便频繁使用也能保持低跳动。通过压缩卡盘体内的内膜，可在切削刀具周围施加均匀压力，优化同心度，将跳动降至。同时，夹紧操作简单、快速且安全，便于在机床上更换刀具。
采用 BDV 接口，这种接口能提供良好的连接刚性和精度，可实现主轴与刀具之间的高精度定位，确保刀具在加工过程中的稳定性，减少振动和摆动，有助于提高加工精度。
整体结构设计紧凑，体积较小，质量较轻，便于在空间有限的加工环境中安装和使用，同时也有利于机床主轴的高速旋转，减少转动惯量。
二、技术参数
名义夹紧尺寸：20mm
量规长度：90mm
主体直径：42mm
鼻部直径：50mm
最大可插入刀柄长度：72mm
重量：1.3kg
调节螺钉：HDA16-12037
清洁工：TKC20型

三、产品应用

用于汽车、航空航天、医疗和模具的高精度加工。
汽车零部件加工：可用于加工汽车发动机的精密零部件。
航空航天零件制造：航空航天领域的零件通常对精度和质量要求极为严格，该液压卡盘能在高速切削过程中保持稳定，其良好的动平衡性能可减少振动，有助于加工出高精度的航空零件，满足航空航天零件对表面质量和尺寸公差的严格要求。
医疗器械加工：医疗器械如手术器械、植入物等，对精度和表面质量要求极高。BIG AISER 液压卡盘可用于加工医疗器械的微小零部件，其高精度的夹紧特性能够保证刀具的定位精度，确保加工出的医疗器械零部件符合严格的质量标准
模具制造：在模具制造中，如精密塑料模具、压铸模具等，需要加工各种复杂的型腔和型面。该卡盘可夹持细小刀具进行精密铣削加工，能精确控制刀具的位置和姿态，有助于提高模具的加工精度和表面质量，减少后续的抛光等工序，提高模具制造效率和质量。
四、型号规格
BDV40-HDC4J-90
BDV40-HDC6J-90
BDV40-HDC8J-90
BDV40-HDC10J-90
BDV40-HDC12J-90



                                        BIG KAISER液压卡盘BDV40-HDC20-90
