商品详情
品牌 达高特
分辨率 0.01或0.001mm
声速范围 305~18542m/s
探头频率范围 5~20MHz单晶延迟块探头和接触式探头
报警模式 上下限声光报警
声速测量模式 用于球化率的测量
存储 可存储40组，每组250个数据，共10000个数据(PZX-7DL)
重量 312g(含电池)
尺寸 131.3x63.5x31.5mm
操作温度 -30~75℃
商品介绍

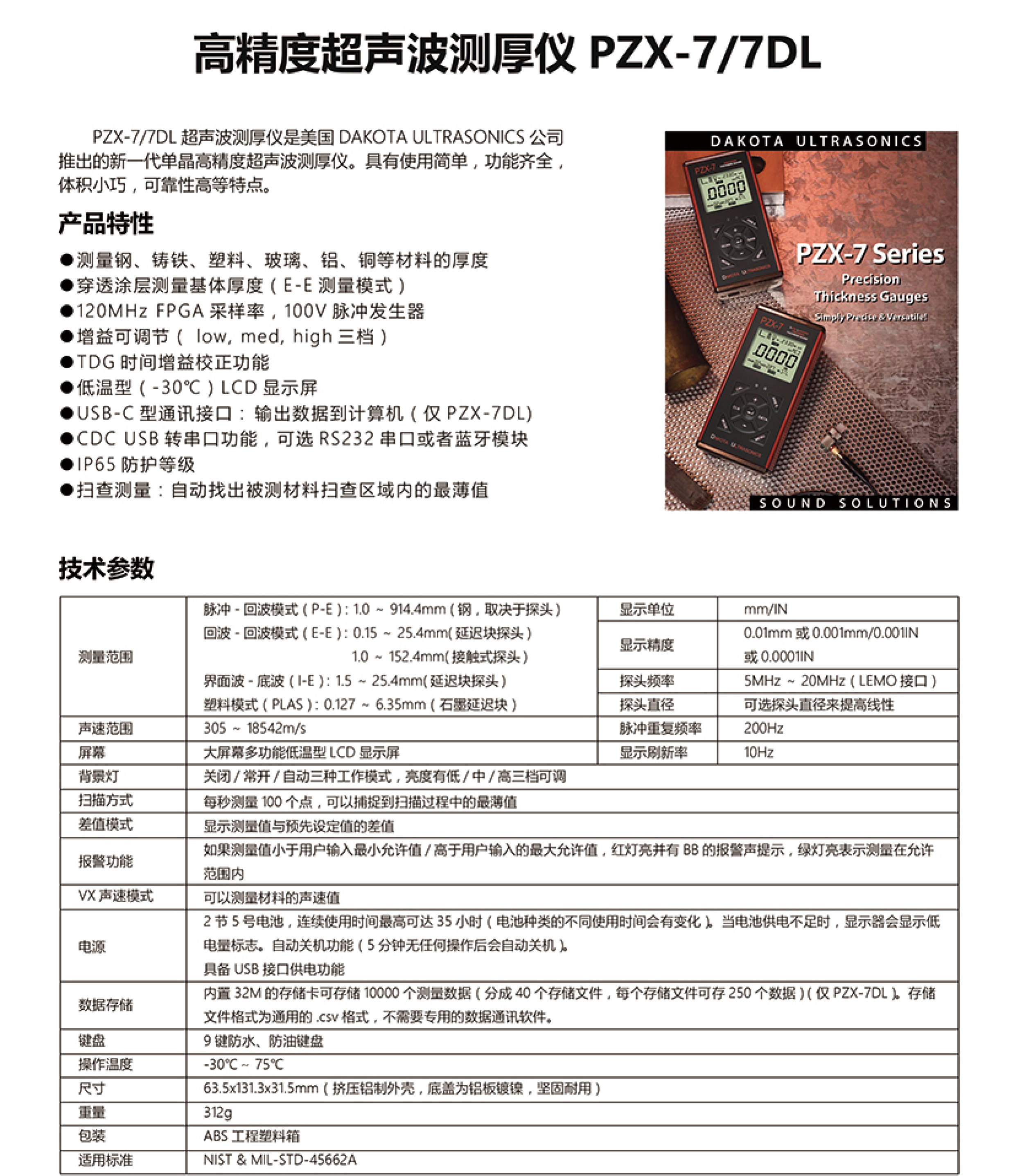

美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL，是PX-7/PX-7DL的升级产品，具有高精度，高分辨率等特点。配备了多种测量模式，可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中，可以在不去除油漆或涂层的情况下测量材料的厚度。
二、产品特点
- 120MHz FPGA时序电路设计
- 100V尖脉冲发生器
- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自动时间相关增益(TDG)，手动优先
- 单晶延迟块探头和接触式探头(5~20MHz)
- 低温定制液晶显示屏(-30℃)
- CDC兼容的接口，可选串行RS232或蓝牙模块
- USB TypeC数据接口
- 32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据(PZX-7DL)
- IP65防护等级
三、技术参数
| 测量范围 | 脉冲-回波模式测量范围： 1.0~914.4mm(钢) 回波-回波模式测量范围： 延迟块探头0.152~25.4mm；接触式探头1.0~152.4m 界面-回波模式测量范围： 延迟块探头1.524~25.4m 塑料模式测量范围： 石墨延迟块探头0.127~6.35mm，取决于材料、探头频率和直径 |
| 单位 | 英制和公制 |
| 分辨率 | 0.01或0.001mm |
| 声速范围 | 305~18542m/s |
| 脉冲重复频率 | 200Hz |
| 显示刷新频率 | 10Hz |
| 探头频率范围 | 5~20MHz单晶延迟块探头和接触式探头 |
| 增益 | 自动和手动控制 |
| 时间相关增益( TDG ) | 在所有测量模式中实现 |
| 显示 | 多功能7段4位半数字液晶显示器，数字高度为12.7mm 两个3.2mm14段显示区和一 个7段显示区，用于显示信息和数值 附加的图标表示功能和模式 背光可选择开/关/自动，可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示 |
| 探头类型 | 单晶延迟块探头和接触性探头(可选接触式探头的直径) |
| 高速扫描模式 | 显示扫描期间的最小读数，扫描频率为100Hz |
| 差值模式 | 显示测量值和输入的标称值的差值 |
| 报警模式 | 上下限声光报警 |
| 声速测量模式 | 用于球化率的测量 |
| 存储 | 可存储40组，每组250个数据，共10000个数据(PZX-7DL) |
| 键盘 | 防水防油密封按键膜，九个触感反馈按键 |
| 电源 | 标配为两节5号碱性电池 ，可选镍镉电池或锂电池， 电池低电量指示，无操作五分钟后自动关机，Type-C供电 |
| 重量 | 312g(含电池) |
| 尺寸 | 131.3x63.5x31.5mm |
| 操作温度 | -30~75℃ |
| 外壳 | 挤压铝制外壳，底盖为镍板镀铝，环保封装 |
| 包装 | ABS工程塑料箱 |
四、可选探头
| 探头型号 | 频率 | 直径 | 测量范围 | 说明 |
| PT-402-5507 | 15MHz | 6.35mm | 0.15~25.4mm | 标准延迟块探头(标配探头) |
| PT-402-6507 | 20MHz | 6.35mm | 0.15~19.05mm | 延迟块探头 |
| PT-4903-2875 | 5MHz | 3.18mm | 0.508~76.2mm | 接触式探头 |
| PT-4903-4875 | 10MHz | 3.18mm | 0.254~76.2mm | 接触式探头 |
| PT-4023-2855 | 5MHz | 6.35mm | 0.508~152mm | 接触式探头 |
| PT-4023-4855 | 10MHz | 6.35mm | 0.254~152mm | 接触式探头 |
五、配件
| 配件名称 | 型号 | 说明 |
| 延迟块 | F-000-7102 | 标准延迟块，直径6.35mm，长9.5mm |
| 延迟块 | F-000-7103 | 标准延迟块，直径6.35mm，长12.7mm |
| 延迟块 | X-132-0000 | 锥形延迟块，前端直径1/8英寸 |
| 延迟块 | X-532-0000 | 锥形延迟块，前端直径3/16英寸 |
| 探头线 | N-104-0020 | 1.2米长 |
