折弯机技术方案介绍

 15555596610

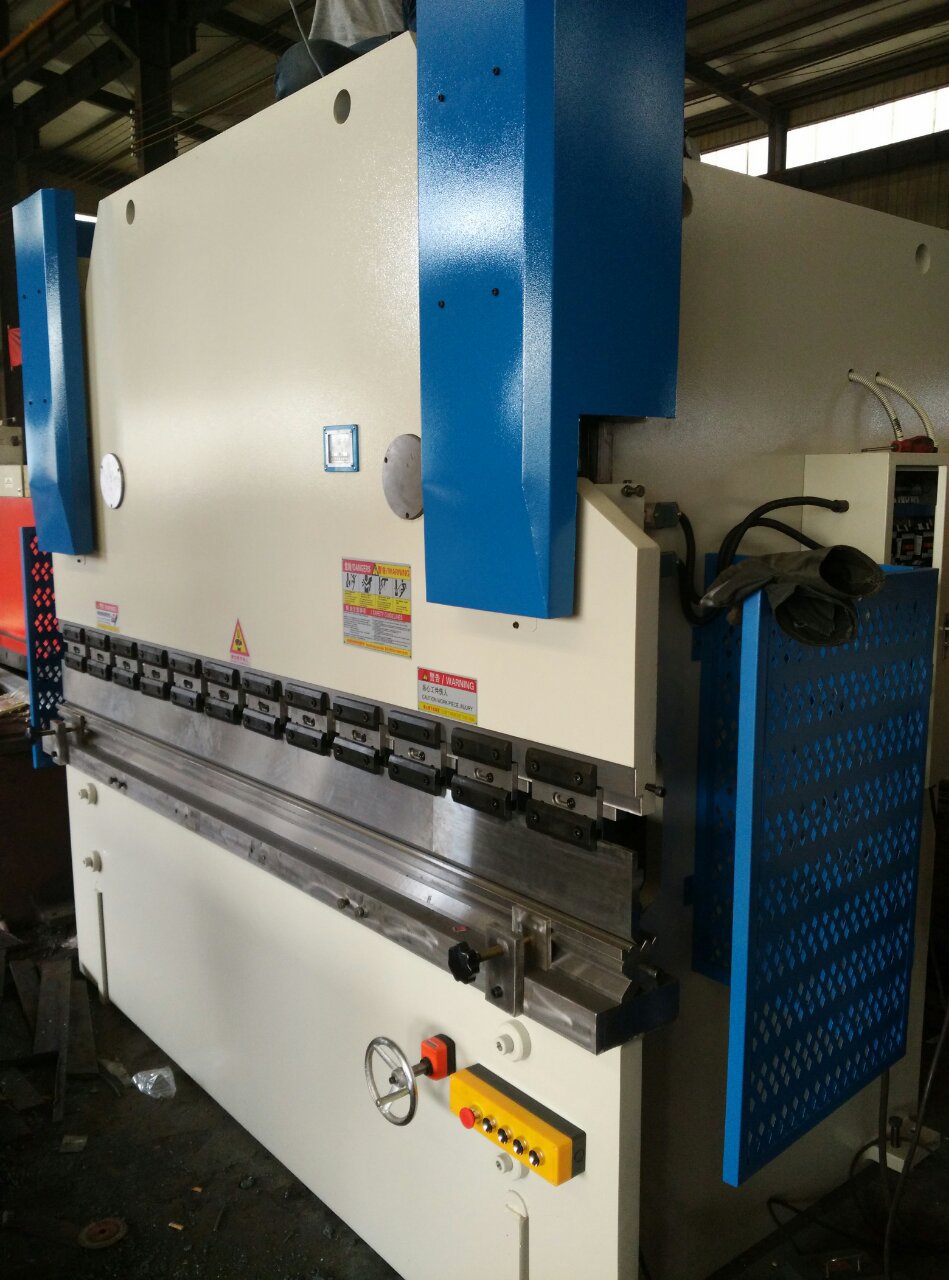

数控折弯机WC67Y-30TX1600                                                                                              (精密金属折弯)

                                                      非常感谢您的询价，特向你方提交以下报价及方案。

一、机床型号和名称

1.型号：WC67Y-30T×1600

2.名称：数控（数显）液压板料折弯机

二、主要配置清单

三、前、后挡料

1.前挡料：置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在折弯钢板时使用前挡料较方便。

2.后挡料：装于机床内侧，后挡料的调节由0.37KW电动机驱动，经涡轮减速机由丝杆传动，在按下调节按“+”、“-”时可达到挡料板向前或向后的调节，（数字显示尺寸位置）由相应数控系统控制后档尺寸，所以后挡料调节是方便可靠的。

四、产品外形结构

1.运用UG（有限元）分析方法，经计算机辅助优化设计。

2.机身采用整体钢板焊接结构，具有良好的强度、刚度及抗振性。

3.采用德国技术进行内应力消除。

4.整体框架采用打砂方式除锈,并喷有防锈漆。

五、性能特点

1.系统为可选配两轴，X、Y，其中X为后挡料，Y1和Y2为左右油缸。真正实现数控功能。

2.系统上设有辅助微调,便于折弯作微量调节。

3.工作台面上装有下模具紧固装置，操作轻便、安全。

4.本系统具有10个工步的编程，后通让功能为本系统独有功能，以及参数设定和修改功能。

5.上、下模具间隙调整采用无极调整机构，适应不同板厚及材质的折弯需要。

6.上模具可自行选配，下面多种槽口，灵活使用，机床功能可根据选择模具而现实多种角度折弯。

7.系统编程、既可提高加工效率，又可减少板料损耗带来的损失。

8.折弯工作模具多种，单次、点动、连续、减少了繁琐的操作工作。

9.电气元件和材料符合国际标准，安全可靠、寿命长。

10.本机器采用50HZ、380V三相四线制供电。机器的电机采用三相380V，控制变压器采用二相380V。控制变压器的输出供控制回路取用，其中24V供后挡料控制用，及供给电磁换向阀。6V供给指示灯，24V供给其它控制元件。

9.机器的电气箱位于机床的左侧。机器的操作元件除脚踏开关外，全部集中在机床前面的按钮站上，每个操作规程元件的功能由其上方的形象符合标致。www.ahtlk.com

六. 随机附件：

2. 随机技术文件：

七、设备工作环境：

电源要求：           三相四线制、380V、50Hz

安装场地：           干净、灰尘少

最高气温：           40oC

最低气温：           -5oC

相对温度：           55—85%

海拔：               1000M以下

本设备具有足够的强度和刚度、噪音低、运行平稳、抗震性能好，在此环境条件下，能连续运行16小时以上。

八、机器噪声测量标准：

A计权声压级LPA≤82dB（A）

A计权声功率级LWA≤94 dB（A）

九、质量保证

10-1、按质量保证体系执行。

10-2、刀片提供一分供方的合格证明，热处理温度记录及硬度检测报告。

10-3、设备防腐及除锈处理。

10-4、卖方负责设备的调试。

10-5、卖方提供外购件合格证。

十、安装调试、技术服务及售后服务

我们公司在致力于开发新产品，提高产品质量的同时，还在世界及国内组建了较为完善的售后服务网络，售后服务网点遍布全国各地。得以给我们的用户提供更为方便、更为优质的服务。

1、设备的地基，由供方提供图纸，需方负责具体的施工。

2、产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。

3、供方负责设备在需方使用现场的调试工作，需方配合，并提供安装所需起重设备、液压油、电及必需条件。

4、设备在需方现场安装调试过程中，供方对需方相关技术人员进行免费培训和技术咨询服务。

5、安装调试完毕，按双方所签的技术协议和相关技术附件，双方共同验收。

6、供方的产品，自售出之日起实行“三包”，质量保证期为验收合格之日起壹年。在保修期内，非用户原因造成零部件的损坏，免费更换（易损件不在保修范围内）。保质期满，实行终身保修，收取工本费。

7、供方为需方提供上门服务。接到需方质量报告后，8小时响应，48小时到现场维修。

十一、.服务及售后：购买我的产品，您将获得以下免费配件及服务
