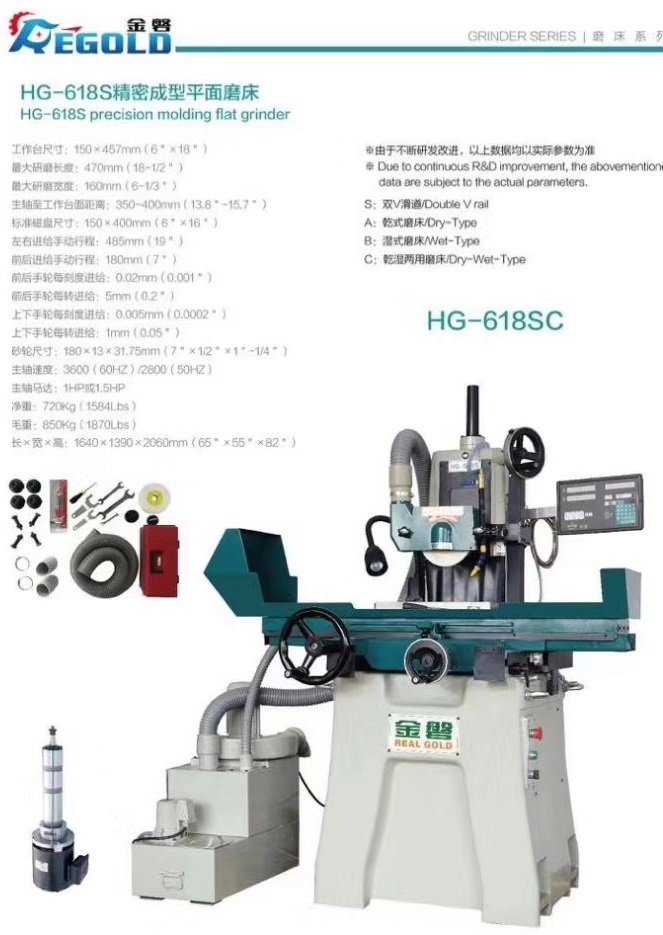

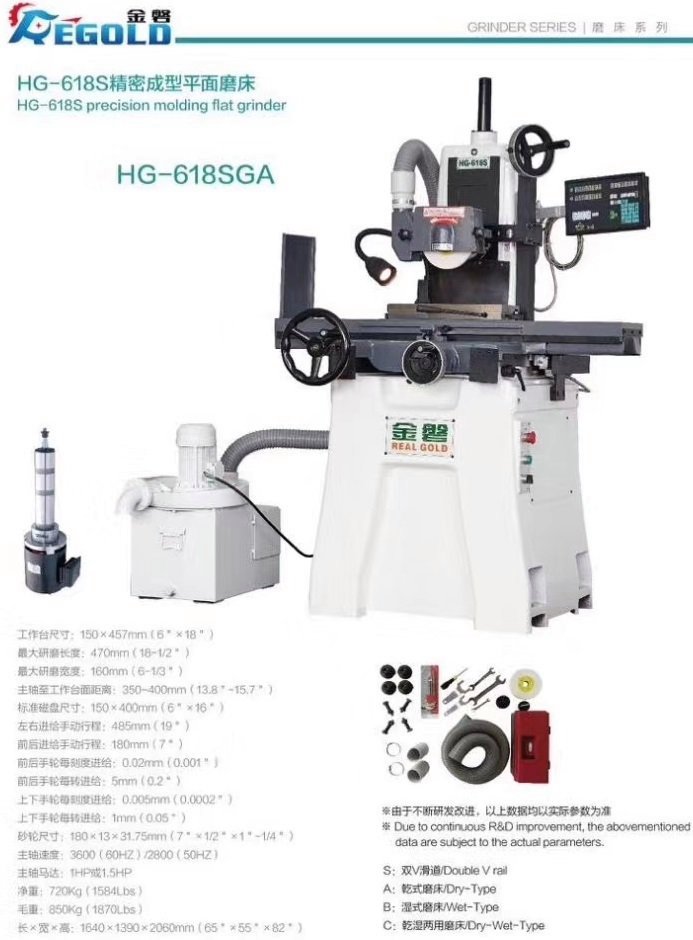

金磐精密平面磨床

?第一部分、產品性能描述

1.精度提高

1.1工作臺平面度150*400為2μm內，研磨表面光潔度為0.18,切溝槽之能力同向誤差100㎜，2μm內。

2.耐用度的提高

??? 2.1加強型主軸採用四顆角接觸球軸承7206C，總額定負荷為92KM，為普通型主軸之三倍剛性，使加強型主軸更適合於硬質合金切削。

??? 2.2主軸採用1.5HP V2級，為主軸在硬質合金正切削時提供充足的動力。

??? 2.3採用全新防護砂輪罩，加強對主軸的保護，防止灰塵以及水氣進主軸內部，更好的保護主軸，延長使用壽命。

2.4.底桶前後軌道及工作臺左右軌道加裝全封閉式防塵裝置，增加機床之耐用度。

2.5.通過微調裝置可實現上下軸進給0.5μm/格，前後軸進給1μm/格。

3.電路部分

3.1.嚴格按照中國3C歐洲CE要求，對電路部分進行安全性規範，加裝主電源切斷開關；

??? 3.2.電控箱採用隱蔽式設計，避免灰塵或水氣進入電控箱內部，對電器元件的壽命及安全性作出全新的保障設計。

4.潤滑油路設計

4.1.磨床加了潤滑油過濾裝置，對機床迴圈潤滑油進行不間斷過濾，並更好的保證機床的壽命。

5.外觀及實用性的改良

5.1.底桶外觀進行全新的設計，重量及體積比普通型加大了30，大大提高了機床的穩定性，並在底桶中央設計工具櫃，方便操作人員對工具的擺放，使底桶之空間利用得更加合理。

5.2.底桶採用全新的雙壁式設計，更好的解決了底桶剛性不足的問題。

?

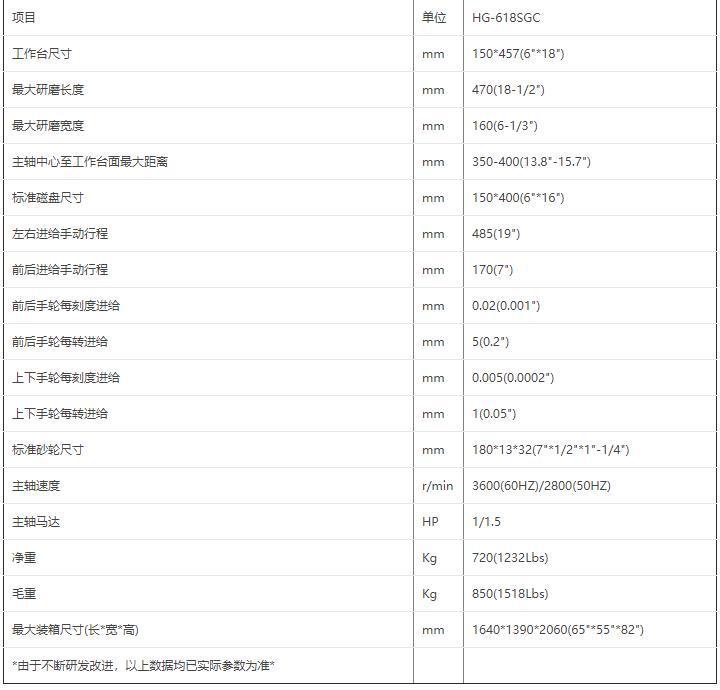

第二部分、產品詳細技術參數

?

第三部分、產品詳細供貨範圍

?

?

??

?
