基本参数
安装方式
落地
刀具数量
24.0
动力类型
气动
类型
龙门加工中心
售后服务
保修一年
主电机功率
7.5
主轴转速范围
6000rpm
界面语言
中文
是否库存
是
作用对象
五金
适用行业
钢结构建筑
布局形式
卧式
品牌
山东舜铣数控
型号
gmc1611
加工定制
是
详细说明

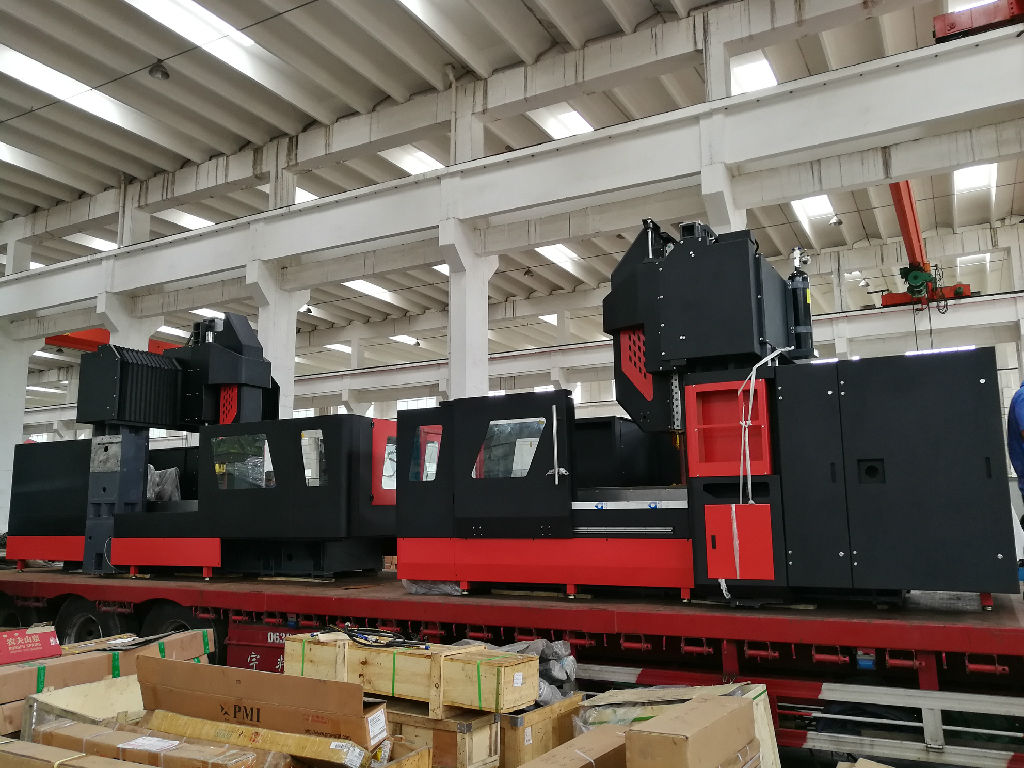

一、机床概述
本机床是横梁固定、工作台移动、龙门框架式数控铣床（加工中心），在继承传统龙门刚性强、稳定性好等特点的基础上，引进消化吸收先进的设计理念，利用有限元法进行力学分析，合理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定可靠。具有同类机床先进水平，是一种高效率、高精度、高可靠性的先进设备。
机床产品结构和工艺成熟，质量稳定，机床可高效、高精度的完成零件的铣、钻、镗、铰、攻等多工序加工，可实现零件的一次装夹，完成零件上、前、后、左、右面工序的加工，特别适应于零件、模具及复杂曲面的加工。广泛适用于普通机械、汽车、能源、模具、工程机械、机床、电子、轻纺等制造行业。
二、机床功能和特点介绍
1．床身及工作台部分
机床床身、工作台等大件均采用优质树脂砂造型、优质铸铁铸造，使机床获得高刚性和长久稳定的精度。
工作台的移动为机床的x轴，x轴采用台湾重载直线导轨，刚性强、动态性能佳。
采用高精度滚珠丝杠传动，结构紧凑、运动平稳、精度高，线规及丝杠两者组合成高刚性，高稳定性机械传动系统。
主要传动结构为：x轴交流伺服电机经联轴器,将动力传递到滚珠丝杠副，丝杠螺母与机床工作台联接，通过伺服电机旋转拖动工作台左右快速移动。
2、横梁部
横梁采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到z轴导轨面距离设计为*短，翻转力矩小，结构刚性好。
主轴箱在横梁上移动为y轴，y轴采用台湾直线导轨，精密滚珠丝杠传动，刚性强，运动平稳，精度高。
主要传动结构为：交流伺服电机经联轴器,将动力传递到滚珠丝杠副，丝杠螺母与机床主轴箱联接，通过伺服电机旋转驱动主轴箱前后快速移动。
3、主轴箱部
滑枕在主轴箱体里上下运动为机床的z轴, 主要传动结构为：交流伺服电机经联轴器,将动力传递到滚珠丝杠副，丝杠螺母与机床主轴箱体联接，通过伺服电机旋转驱动滑枕上下移动。
z轴采用台湾进口重载直线导轨，刚性强。采用进口滚珠丝杠传动，两端固定预拉伸结构，运动平稳、精度高。
4、主轴部
主轴轴承采用高速、高精度专用主轴轴承，油脂润滑，使主轴具有高精度、高转速、高负载、低温升的特点，能承受大的功率和大扭矩切削，具有较高的精度和较长的使用寿命。
主轴电机经同步齿形带将动力传递到主轴，主轴转速恒功率范围宽，机床的主要构件刚度高，机床运转时噪声低、震动小、变形小。
刀柄采用mas403 bt40标准，拉钉采用mas403 p50t-ⅰ。
主轴平衡采用氮气平衡装置。
5、润滑系统
导轨和丝杠采用集中定时定量润滑系统，对各润滑点周期性供油，确保运动部件灵活可靠。
主轴轴承、丝杠轴承采用高速低温润滑脂，长久润滑，运动可靠。
6、冷却系统
刀具的冷却分为水冷和风冷两种方式，可任意转换，满足不同工件的加工要求。
机床配制有一把清洁**，用来清洁机床。
7、排屑系统（选配）
工作台两侧各装一套排屑器，机床的端部有一套排屑器，加工产生的铁屑通过排屑器排到积屑小车。
8、气压系统
气动系统各功能通过plc程序控制电磁阀实现，包括主轴中心吹气、主轴风冷等功能。
气路系统主要包括过滤减压阀，常闭二通电磁阀，三位五通电磁阀等部件。气体通过气动三联件虑掉杂质和水分，防止不纯净的气体对机床损伤和腐蚀。
10、防护系统
机床各导轨采用封闭防护罩，防止铁屑、冷却液进入机床内部，使导轨和丝杠免受腐蚀。
11、刀库部分（选择配置）
机床配置24把机械手刀库，随机位置装刀，由机械手装置完成还刀和送刀。
12、电器系统
机床电器柜采用进口元器件，专业的布线技术，性能可靠。电柜可靠密封，工业空调防尘除湿，确保机床安全运行。
数控系统采用台湾新代系统，交流伺服电机驱动，精度高性能先进。

三、机床技术参数
产品型号
单位
gmc1611
工
作
台
工作台尺寸
mm
1800×800
工作台承重
kg
1500
t型槽尺寸
个－mm
5×18×140mm
龙门有效宽度
mm
1100
加
工
范
围
坐标行程
x轴
mm
1600
坐标行程
y轴
mm
1100
坐标行程
z轴
mm
600
主轴端面至工作台面距离
mm
140-740
定位
精度
执行标准
jb/t8772.4
-1998
x轴
mm
0.025
y轴
mm
0.025
z轴
mm
0.03
重复
定位
精度
执行标准
jb/t8772.4
-1998
x轴
mm
0.015
y轴
mm
0.015
z轴
mm
0.015
主轴
转速范围
rpm
8000
主轴电机
kw/nm
7.5
主轴
bt40/150
进给
快速移动速度
mm/min
10000
进给速度
mm/min
5-5000
进给电机扭矩x/y/z
nm
30/25/35n
刀库
选配
刀库容量
把
24
换刀方式
随机地址
重量
kg
12000

四、机床主要外购件
序号
主要配套件
生产厂家
1
系统
台湾新代21ma
2
主轴电机
埃姆克双基速伺服电机
3
主轴bt40/150
台湾建椿
4
丝杠 x：r50-10t5-fdc yz：r40-16t5-fdc
台湾上银
5
直线导轨滚柱型rgh45ha
台湾上银
6
丝杠专用轴承
日本nsk
7
气动元件
台湾亚德克
8
自动润滑站
南京
9
电柜空调
波英特
10
排屑器
烟台
11
导轨防护罩
上海
12
精密锁紧螺母
台湾盈锡
13
联轴器
天津龙创

五、标准配置:
1、数控系统：台湾新代21ma
主轴伺服电机7.5kw
进给伺服电机x/y/z：30/25/35n.m
2、bt40/150 8000rpm台湾健椿主轴
3、台湾上银滚珠丝杠
4、台湾上银滚柱直线导轨
5、内防护
6、氮气平衡系统
7、冷却系统、润滑系统、气动系统
8、电气系统
9、防护钣金

六、标准配置:
1、数控系统：台湾新代21ma
主轴伺服电机7.5kw
进给伺服电机x/y/z：30/25/35n.m
2、bt40/150 8000rpm台湾健椿主轴
3、台湾上银滚珠丝杠
4、台湾上银滚柱直线导轨
5、内防护
6、氮气平衡系统
7、冷却系统、润滑系统、气动系统
8、电气系统
9、防护钣金
