基本参数
安装方式
立式
类型
立式加工中心
售后服务
面议
界面语言
中文
是否库存
是
品牌
舜铣
型号
wnck850b
加工定制
是
详细说明
一
一、产品简介与用途

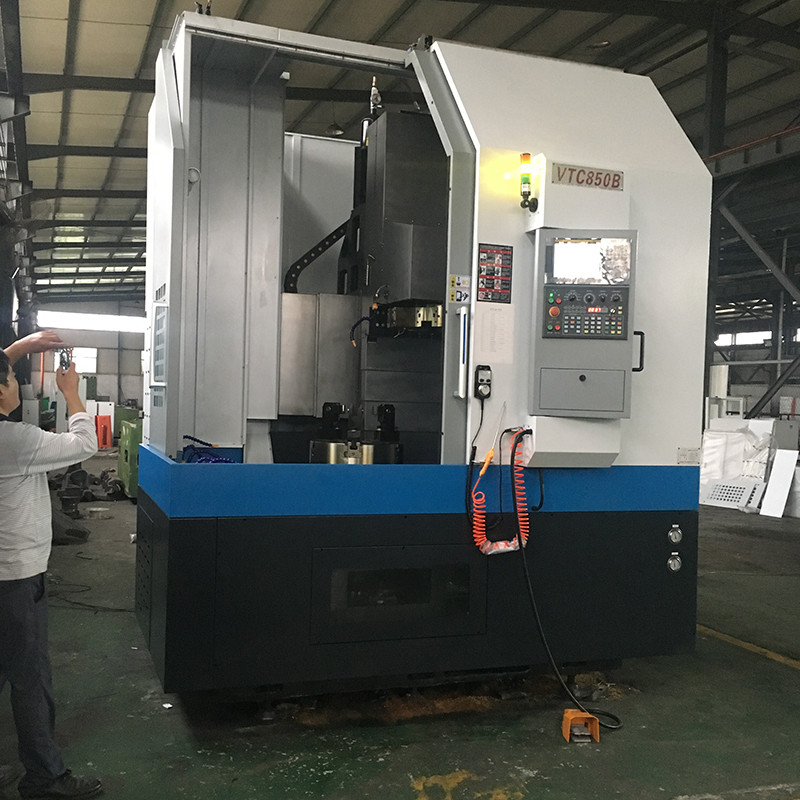

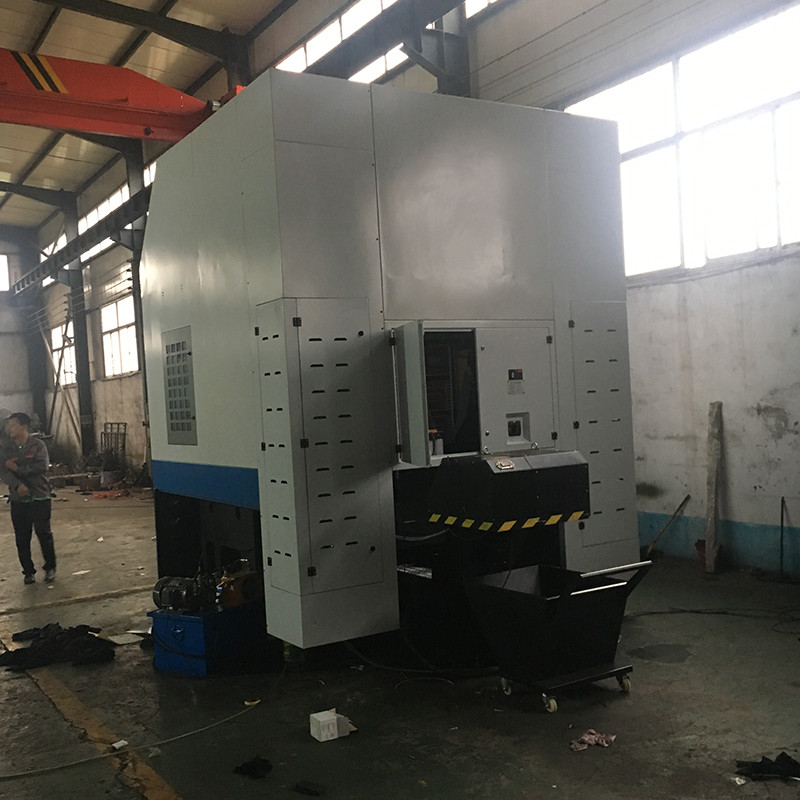

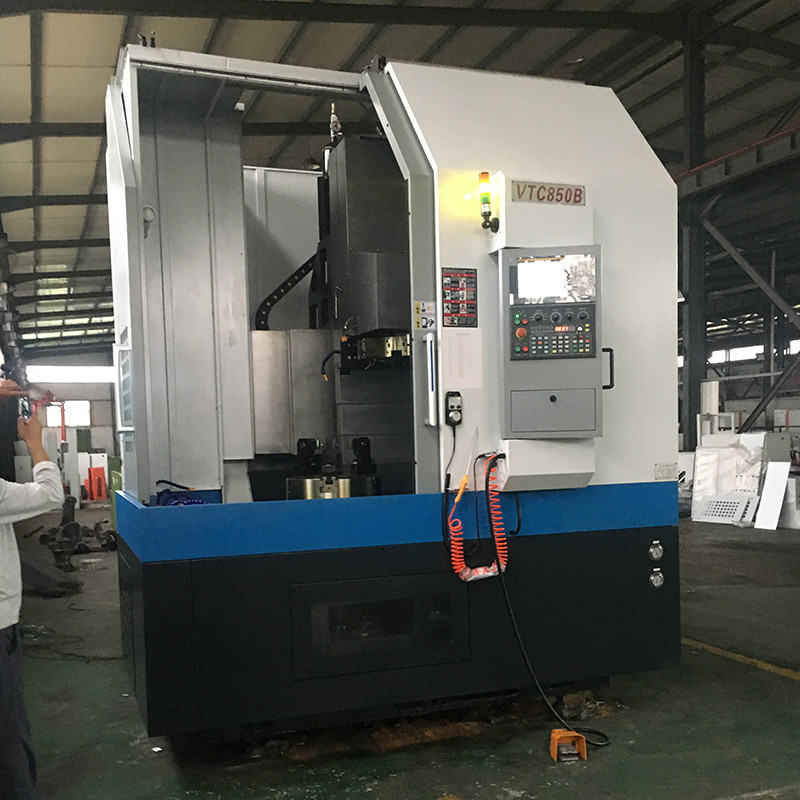

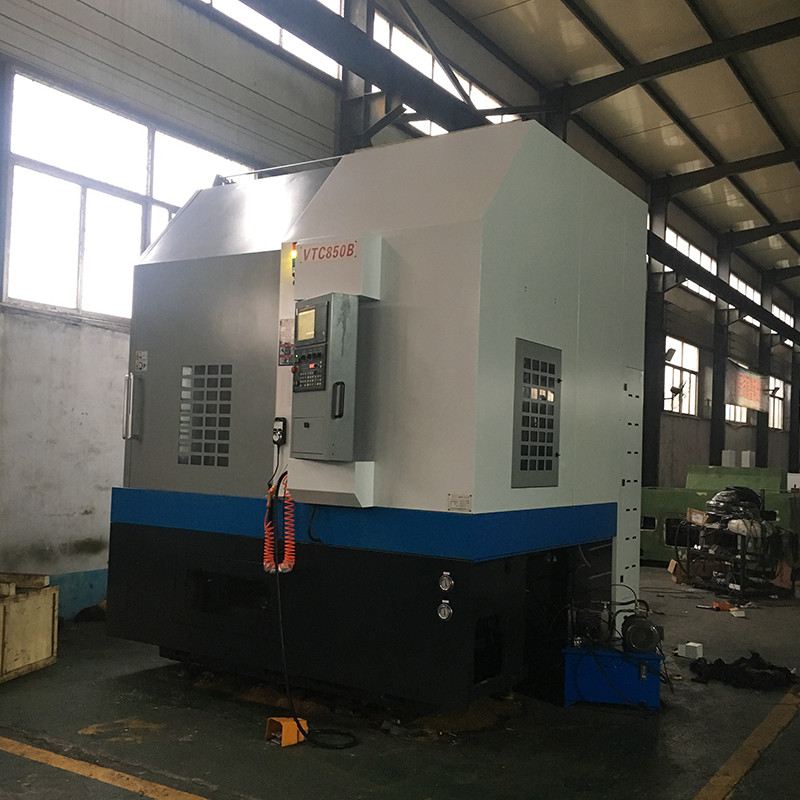

本机床是一种自动化数控加工机床，用于加工零件的内、外圆柱面，圆锥面、端面、切槽及倒角，特别适用于车用制动毂、轮鼓、离合器压盘类、飞轮壳等零部件的加工。
二、 主要结构特点
①本机床为横梁式导轨结构，立柱、底座及滑座均采用高牌号灰口铸铁树脂砂铸造工艺，并经时效处理；各方向导轨均采用圆柱式直线导轨，承载大，精度高；合理的结构设计，完善的加工及装配工艺，确保机床长期使用的稳定性及精度保持性。
②机床x轴采用过定位动柱式结构，配置三根直线导轨，具备较大的承载截面，使机床具有很高的刚性。可保证高负荷、高精度切削加工。
③机床主轴采用低速大扭矩伺服电机传动，既可以低速大扭矩，强力重切削，也可以高速切削。同时满足粗加工和精加工需求。
④机床主轴采用高精度双列圆柱滚子轴承与双向推力角接触球轴承、双列圆柱滚子轴承配置。该配置结构承载能力*大，能够承受较大的切削力和进给力，有较高的径向刚度和轴向刚度，旋转精度较高。
④x、z轴伺服电动机经柔性联轴器直接驱动精密滚珠丝杠副，可*大程度减小反向间隙，定位精度高。
⑤x、z轴采用精密滚珠丝杠副及滚珠丝杠专用轴承，满足高刚性、高精度切削的要求。丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。
⑥机床采用先进的集中自动润滑装置，定时自动间歇式润滑，工作稳定可靠。

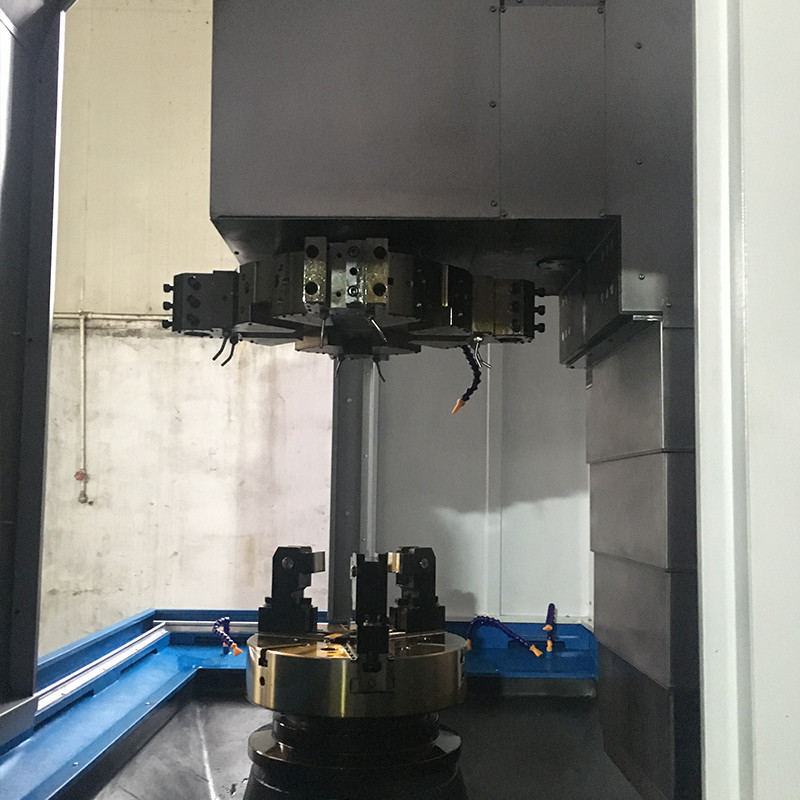

⑦机床采用电动刀架、液压刀塔、伺服刀塔或排刀形式，根据客户需求选择。
⑧本机床可根据用户需要配置台湾新代、北京凯恩帝、西门子等国内外知名品牌数控系统。

三、 机床主要技术参数
序号
项目
技术参数
1
工件*大回转直径
850mm
2
*大车削直径
750
3
液压卡盘直径
630mm
4
主轴转速
50-1000rpm
5
切削进给速度
0.1-5000mm/min
6
刀架垂直移动距离
800mm
7
刀架水平移动距离
420mm
8
x轴快速移动速度
1500mm/min
9
z轴快速移动速度
1500mm/min
10
刀架形式
六工位电动刀架
11
刀杆截面
32×32mm
12
主电动机功率
18.5/22kw(低速大扭矩输出)
13
进给电动机功率、扭矩
2.8 kw /18nm
14
冷却泵电动机功率、流量
450w / 40l/min
15
机床定位精度
x:0.015mm z:0.02mm
16
机床重复定位精度
x:0.012mm z:0.012mm
17
机床重量
≈9500kg
18
机床外形尺寸
2300×2000×2800mm

四、 主要外购件清单
序号
名称
型号或图号
产地
数量
备注
1
主轴单元
a2-11
江苏昆山
1
2
滚珠丝杠副
台湾上银
2
3
润滑泵
南京
1
4
联轴器
龙创科技
2
5
丝杠专用轴承
skf
4
7
电动刀架
六工位
烟台环球
1
选配
8
液压卡盘
630
烟台众和
1
双油缸
9
主要电器件
施耐德
1
10
精密锁紧螺母
台湾盈锡
4
11
直线导轨
55滚柱
台湾上银
5
12
液压站
上海赫格
1

五、 标准配置
1、 数控系统：广数980
进给电机18nm **值伺服电机
主轴电机18.5/22kw 210nm (伺服电机扭矩)
2、 a2-11主轴单元
3、台湾上银丝杠，skf轴承
4、 丝杠、导轨自动集中强制油润滑
5、 全防护钣金护罩。
6、 移动式手摇脉冲发生器。
7、 丝杠、导轨自动集中强制油润滑。
8、 冷却部分。
9、 全防护钣金护罩。
10、 移动式手摇脉冲发生；报警灯。
11、 四工位电动刀架
12、 氮气平衡装置
六、选择配置
1、液压刀塔、伺服刀塔
2、链式排屑器

说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解！
