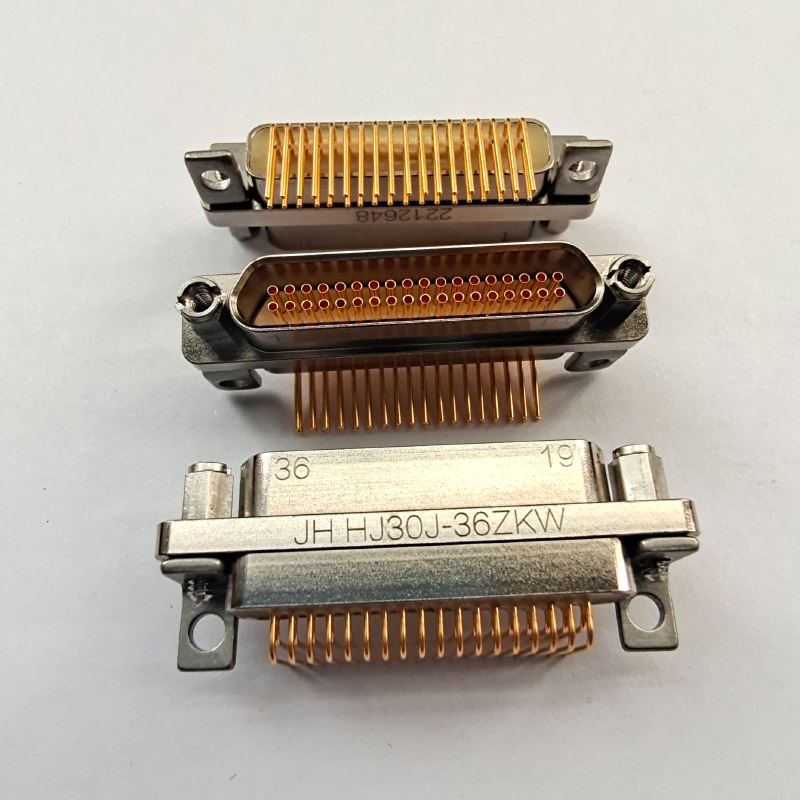

HJ30J高速矩形连接器
HJ30J-12TJ HJ30J-12ZK HJ30J-18TJ HJ30J-18ZK
HJ30J-24TJ HJ30J-24ZK HJ30J-30TJ HJ30J-30ZK
HJ30J-36TJ HJ30J-36ZK HJ30J-55TJ HJ30J-55ZK
HJ30J-24TJ-A HJ30J-24ZK-A HJ30J-30TJ-A HJ30J-30ZK-A
HJ30J-36TJ-A HJ30J-36ZK-A HJ30J-55TJ-A HJ30J-55ZK-A
HJ30J-12TJW HJ30J-12ZKW HJ30J-18TJW HJ30J-18ZKW
HJ30J-24TJW HJ30J-24ZKW HJ30J-30TJW HJ30J-30ZKW
HJ30J-36TJW HJ30J-36ZKW HJ30J-55TJW HJ30J-55ZKW
HJ30J-12TJN HJ30J-12ZKN HJ30J-18TJN HJ30J-18ZKN
HJ30J-24TJN HJ30J-24ZKN HJ30J-30TJN HJ30J-30ZKN
HJ30J-36TJN HJ30J-36ZKN HJ30J-55TJN HJ30J-55ZKN
HJ30J-24TJNP5 HJ30J-24ZKNP5 HJ30J-30TJNP5 HJ30J-30ZKNP5
HJ30J-36TJNP5 HJ30J-36ZKNP5 HJ30J-55TJNP5 HJ30J-55ZKNP5

产品特点
阳性接触件采用弹性绞线插针；
高密度接点，间距1.27mm*1.27mm;
产品采用金属屏蔽外壳；
包括12芯-100芯等7种规格；
执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》

字母释义：
①主称代号：HJ30J
②接触件数目
外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式 S-焊接形式
N-直式印制板形式印制板网格间距为1.27*1.27；
NB-表面贴装形式
W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
其中：直式印制板产品锁紧组件为P51型锁紧组件；
N5型印制板产品锁紧组件为P92型锁紧组件；
N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点

物理特性：
振动10Hz-2000Hz 196m/s2绝缘电阻常温≧5000MΩ；湿热≧100MΩ
耐电压800V（常态）近端串扰100ps时间内近端串扰不小于30dB
冲击735m/s2机械寿命500次
额定工作电流3A特性阻抗100±15Ω
传输特性传输速率为1.65Gbps;对插头、插座两端都为印制板端接方式时，传输速率为3.125Gbps;

生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
