重庆八字筋制作机器规格

设备展示

格栅钢架在钢筋加工棚统一制作，首先用20mm厚钢板做成加工平台，在钢板上放出单元格栅的大样，再沿大样线焊接侧向定型模型和端头定型钢板，后按设计进行钢筋下料、成型。操作者先复核下料单上钢筋的尺寸及用料规格型号，且少下几根料现场弯制，检查是否符合设计要求。

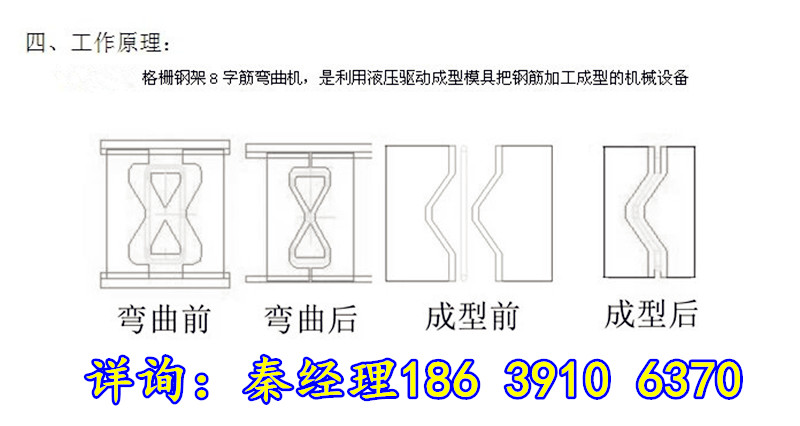

八字筋成型机一种8字形钢筋成型装置，其特征在于：包括液压机，所述液压机包括：限位光轴、固定模具的支撑板、模具支撑板、定位环、液压缸、杆连接板、拉伸光轴、底座、两个无油滑板和地脚；限位光轴通过六角螺母固定在固定模具的支撑板上而且拉伸光轴通过台阶销也固定在固定模具的支撑板上，液压缸固定连接定位环并且推动杆连接板，固定模具的支撑板与底座和地脚相连平稳放置，两个无油滑板分别通过沉头内六角螺钉固定在模具支撑板上方。

具有以下特点：
1、新改进型缓推式压花，减小对钢材的损伤。
2、操作控制采用直流调速与变频调速控制。了电动机的效率，了电动机的噪声，使您工作更环保，使用方便，度高。
3、机身结构合理紧凑，各个细节部位都做了充分地改进和加固。让您使用更放心。整机面积小，挪动方便。
4.每小时可生产在300~500个八字钢联系筋，并且可根据需要调节控制。

八字筋机采用整体式吊装，搬迁不需拆卸，安装简便固定场地生产或更换场地都适用。顶弯平台导轨采用度导轨，经久耐用，不易变形。

型号：YL8S-20                     钢筋规格：≤20

设备总功率：5.5KW              设备整体尺寸：2500*800*1390mm

设备整体：1200kg

  根据加工机具的设计思路，将蝶形筋的加工设计成以下几个步骤：
（1）根据蝶形筋展开长度切割钢筋下料。
（2）在钢筋加工平台上根据尺寸要求人工弯制成矩形方框，接头留在一侧长边的中间，搭接约 20mm。
（3）在平台上用两台千斤顶在长边中间位置顶压，形成平面“8”字形状。
（4）在垂直加压平台上，从“8”字筋中间交叉的位置用千斤顶垂直加压，形成蝶形筋。

成品钢筋8字结

八字格栅架制作

格栅八字结图纸
