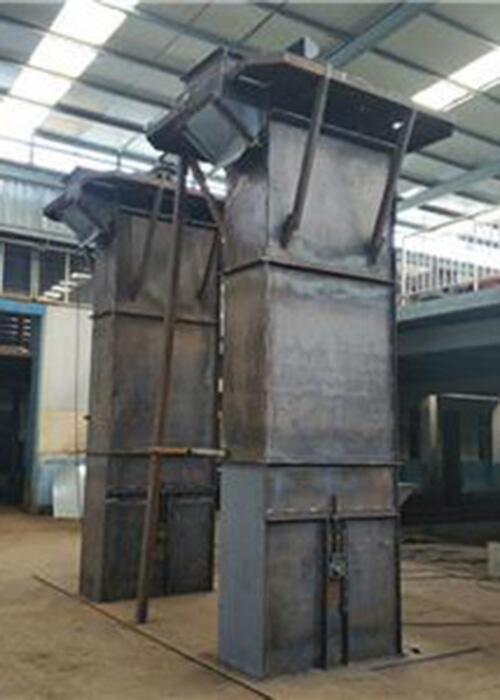

石块板链斗式提升机垂直斗式提升机

本机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

斗式提升机的主要结构：

1、运行部件：由料斗和套筒滚子链组成；

 2、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、

传动链组成；

 3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；

 4、中部机壳：标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；

5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。

本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。
