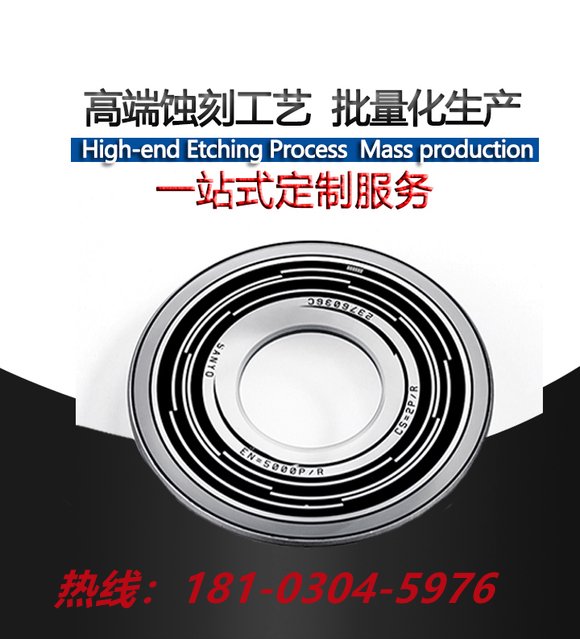

金属码盘是一种用于测量角位移的精密机械元件，通常作为光电编码器的核心组件，通过光栅结构将机械位移转换为数字信号?。

以下是其核心参数、工艺及应用的

销售技术杨经理：18103045976

明细介绍：

?一、技术参数与材质 ?脉冲数与精度? 常规脉冲数范围：100/200/256/300/360/400/500/512/600/720/800/1000/1024/1200/2000/2048等?。金属码盘通常适用于100-1024脉冲场景，更高精度（如2048以上脉冲）多采用玻璃材质，但金属码盘在同心度、抗冲击性和成本上更具优势?。 ?材质与规格? 材质：以SUS304日本进口不锈钢为主，部分型号可选301不锈钢?。厚度：0.05/0.08/0.1/0.15/0.2mm，特殊机械用途可定制至2mm?。公差：常规±0.01mm，部分要求较低场景允许0.02-0.04mm?。

核心参数

产品材质?不锈钢系列(304、316、431)?

材质厚度?0.3~8.0mm可选?

膜层厚度?0.18~2μm±10?

外形尺寸?Φ6~450mm (±0.01mm)?

码道同心度?

线宽精度?±0.5μm OR±2μm

一、?制造工艺 ?核心工艺? 采用蚀刻技术，无需开模，可实现精密开孔、垂直线条和无毛刺效果?。 ?加工要求? 孔径需均匀，表面处理需满足反射式或透射式光栅需求?。特殊应用（如高硬度、复杂结构）需定制生产工艺?。

制程保障：

主要金属材料通过研磨、抛光和热处理后，经过清洗，利用磁控溅射工艺进行镀膜，再经过精密光刻得到客户所需图形，过程及其材料成熟、稳定，从而保障产品的可靠性。

不锈钢系列(304、316、431);

稳定无划伤，清洗效果好的平板清洗线

三、应用场景 ?工业领域? 电机转速检测：通过光栅码盘与电机同轴旋转，输出脉冲信号计算转速?。机械臂/自动化设备：用于高精度角度定位与控制?。 ?优势对比? 相较于玻璃码盘：抗碎性更强，成本更低；相较于菲林码盘：精度、稳定性及寿命更优?

?
